詳細說明

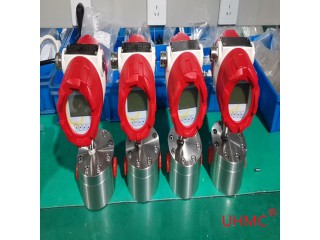

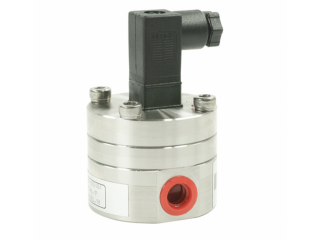

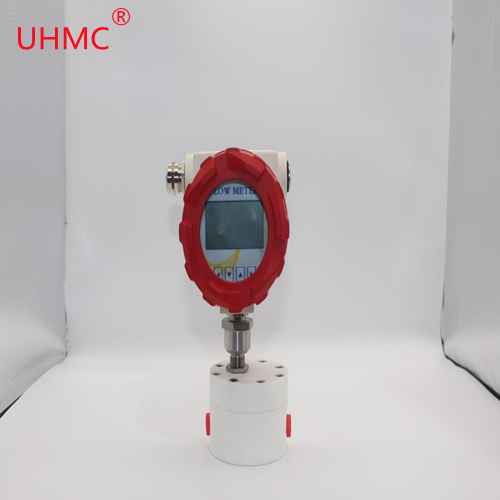

UHMC/有恒 UHGF系列液體正圓齒輪流量計可定制具有顯示累積流量、瞬時流量功能，可實現現場顯示和遠傳控制。對于不同的測量介質(酸、堿、有機液、油品、食品等），流量計可以選用不同的材料（鋁合金、不銹鋼和316）制造，適用于化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。帶通訊功能的流量計能與本公司的流量積算儀等儀表配套，便于集中檢測，輸出標準信號，作自動控制和數據處理等用，并可直接與計算機聯網。
UHMC/有恒 UHGF系列液體正圓齒輪流量計可用于精密的連續或者間斷的測量管道中液體的流量或瞬時流量。圓齒輪流量計適用于聚乙烯醇、樹脂、重油、冷凍液等粘度較高介質的流量測量，通常較高液體粘度值可達10000Pa.s的流體介質。圓齒輪流量計重量輕、體積小、量程比寬，適用于計量符合變動大的液體流量，計量精度不會受壓力和流量變化的影響，性能比較穩定，使用壽命長、流通能力大等特點。廣泛運用于化工、石油、冶金、交通、食品加工、醫藥、國防、等部門對石油及石油制品，液體化學溶液等流體的精確流量計量。
UHMC/有恒 UHGF系列液體正圓齒輪流量計參數
圓齒輪流量計的安裝要求
1. 圓齒輪流量計安裝現場位置盡可能避開溫度高、機械振動大、磁場干擾強、腐蝕性強的環境，應選擇易于維護維修的安裝位置。
2. 傳感器一般應要水平安裝，必須用螺絲將傳感器固定安裝在裝配體上。如果必須垂直安裝則流體的流動方向必須向上，液體應充滿管道，不得有氣泡。
3. 傳感器的上游側應有20倍公稱通徑的長度直管段貨安裝整流器，下游應有5倍公稱通徑長度的直管段。
4. 儀表傳感器的種類附件在安裝時，基中心線應對準管道中心線，連接處的密封墊不可突入液體內。
5. 需要安裝流量調節閥時，必須在傳感器的下游側安裝。
6. 在新的管道上安裝傳感器時，為避免管道中的雜質進入傳感器，建議在傳感器上游安裝過濾器。
7. 為了檢修時不影響液體的正常傳輸，應在傳感器的安裝處安裝旁通管道。
8. 傳感器與顯示儀表之間的連接應采用屏蔽電纜，傳輸電纜的屏蔽層在顯示儀表端一點接地。
UHMC/有恒 UHGF系列液體正圓齒輪流量計參數
|
型號 |
測量范圍 l/H |
K系數 P/L |
較大壓力Bar |
溫度 |
準確度 |
接口 |
外型尺寸 |
|
|
鋁合金 |
不銹鋼 |
|||||||
|
GF2 |
0.6-50 |
9770 |
150 |
400 |
-15-80℃ |
+/- 0.5% ( 量程1:10) +/- 1.0% （量程1:100） |
G1/4 |
Φ84*65 |
|
GF4 |
5-250 |
4780 |
150 |
400 |
-15-80℃ |
G3/8 |
Φ84*67 |
|
|
GF6 |
10-500 |
2468 |
150 |
400 |
-15-80℃ |
G1/2 |
Φ84*67 |
|
|
GF10 |
50-1200 |
1280 |
150 |
400 |
-15-80℃ |
G1/2 |
Φ84*67 |
|
|
GF15 |
200-3000 |
126.75 |
150 |
400 |
-15-80℃ |
G3/4 |
Φ116*98*63.5 |
|
|
GF25 |
1000-12000 |
61.1 |
150 |
400 |
-15-80℃ |
G1-1/2 |
158*118*68 |
|
|
GF32 |
2000-20000 |
59.9 |
150 |
400 |
-15-80℃ |
G1-1/2 |
158*18*68 |
|
流量單位：L/h
圓齒輪流量計的安裝要求
1. 圓齒輪流量計安裝現場位置盡可能避開溫度高、機械振動大、磁場干擾強、腐蝕性強的環境，應選擇易于維護維修的安裝位置。
2. 傳感器一般應要水平安裝，必須用螺絲將傳感器固定安裝在裝配體上。如果必須垂直安裝則流體的流動方向必須向上，液體應充滿管道，不得有氣泡。
3. 傳感器的上游側應有20倍公稱通徑的長度直管段貨安裝整流器，下游應有5倍公稱通徑長度的直管段。
4. 儀表傳感器的種類附件在安裝時，基中心線應對準管道中心線，連接處的密封墊不可突入液體內。
5. 需要安裝流量調節閥時，必須在傳感器的下游側安裝。
6. 在新的管道上安裝傳感器時，為避免管道中的雜質進入傳感器，建議在傳感器上游安裝過濾器。
7. 為了檢修時不影響液體的正常傳輸，應在傳感器的安裝處安裝旁通管道。
8. 傳感器與顯示儀表之間的連接應采用屏蔽電纜，傳輸電纜的屏蔽層在顯示儀表端一點接地。
