■利用熱擴散原理制造的流量計有兩種設計方法：一是：基于恒溫差原理；二是基于恒功率原理。基于共同的數據模型：P/△T=A+B（Q）N。其中：P---耗散功率，△T---兩個傳感器之間的溫差， Q---質量流量，N---指數系數，A、B是與氣體的熱性能有關的系數。
■恒溫差原理：△T保持不變，耗散功率P與流體的流量Q成指數函數遞增的關系。
■恒功率原理：耗散功率不變，溫度差△T與流體的流量Q成指數函數遞減的關系。
產品特點：
● 無須溫度、壓力補償，直接測量氣 體的質量流量；
● 高重復性、高可靠性、高穩定性、高精度；
● 量程比寬，z大可達 1000:1
● 防爆、防腐蝕設計，適合于惡劣工況和危險場合；
● 抗震動、電磁干擾能力強；
● 靈敏度高，尤其適合于大管徑、低流速的流量測量；
● 壓力損失小，幾可忽略不計；
● 結構多樣、安裝靈活、裝卸方便、使用簡便；
● 儀表功能豐富：多管徑、多氣體選擇；自帶流量/溫度/壓力測量等；
● 輸出通訊：雙路 4-20mA/RS485/MODBUS/HART 等多種輸出方式。
主要技術指標：
流量（流速）測量范圍：對于插入式流量計，其測量范圍一般按速度方式分檔如下：
a．0.3 ~ 3.0 m/s； b．0.3~ 5.0 m/s； c．0.3 ~ 10.0 m/s； d．0.3 ~ 15.0 m/s；
e．0.4 ~ 20.0 m/s； f．0.6 ~ 30.0 m/s； g．1.0 ~ 50.0 m/s； h．1.2 ~ 60.0 m/s。
注：以上列出的范圍供用戶選用。選用時請用戶選擇適中的流速，切忌越大越好，以免增加標定費用甚至無法標定。 特別要注意易燃易爆氣體的限速規定。本公司推薦用戶優先選擇 c、d、e、f 流速檔。

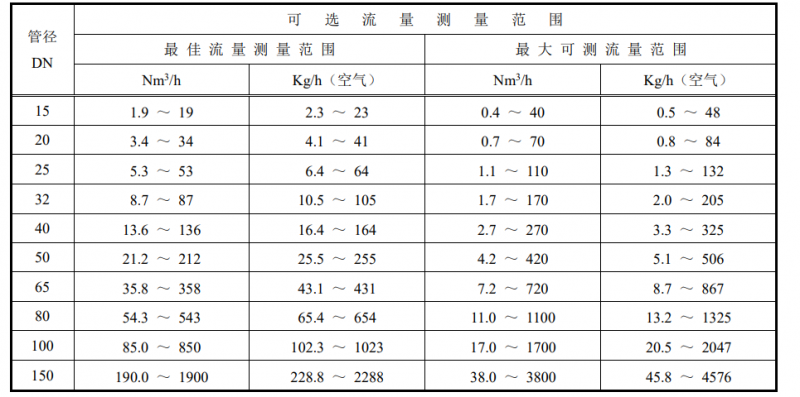

3.1.2 對于在線式（即帶取樣管式）流量計，流量范圍按管徑分檔，見下表。
注：1.流量是對空氣、氮氣等接近理想氣體的氣體而言。其它氣體或不屬于上表所列管徑的，請與本公司協商決定。
2.上表所列為用戶根據工況流量需要選擇對應的管道通徑。如管道通徑已經確定，則可選擇適當的流量范圍。 “z佳流量測量范圍”是指在“Z大可測流量范圍”內，流量計測量精度一段范圍。“流量測量范圍”的測量精度為：±1.0 % F.S；“Z大可測流量范圍”的測量精度為：±1.5 % F.S。
3.建議：用戶在確定滿刻度時可將常用流量×2 作為滿刻度值。滿刻度值應在表一所列的“對應刻度流量范圍”內。如超限請與本公司協商
精度：a．±1.0 % F.S b．±1.5 % F.S c．±2.0 % F.S
防爆等級：Ex dⅡCT2 ~T6 防爆合格證號：GYB16.1882X
被測氣體范圍：乙炔氣除外的其它氣體均可測量。（測量氧氣的用戶應注意氧氣的流速和清潔度！爆炸性氣體如氫氣等 請注意氣體的安全流速！）
工作壓力：0 ~ 1.0MPa 0 ~ 2.5MPa 0 ~ 4.5MPa
介質溫度：-10 ~ +100℃ -10 ~ +200℃ -10 ~ +300℃
使用環境溫度：-10 ~ +55℃
供電電源：24V DC±10 %，≥350mA 220V AC（非防爆環境可用）。
輸出信號：標配：4 ~ 20mA DC；選配：RS485、HART
顯示（LCD）： 瞬時流量z大7 位； b．累積流量 10 位。（配用遠傳控制室安裝的智能流量積算儀，瞬時流量整 5 位、累積流量整 13 位顯示。現場流量計一般無顯示或只帶瞬時流量顯示，以免兩個累積量久而產生偏差，令用戶莫衷一是）
|
|
|
|
|
|
|
|
