詳細說明

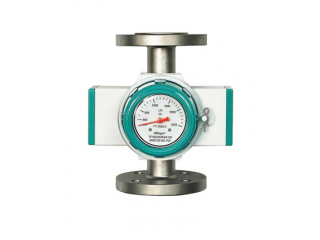

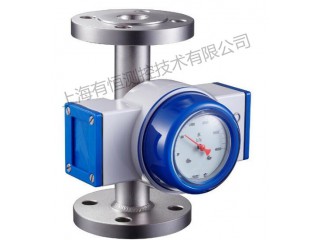

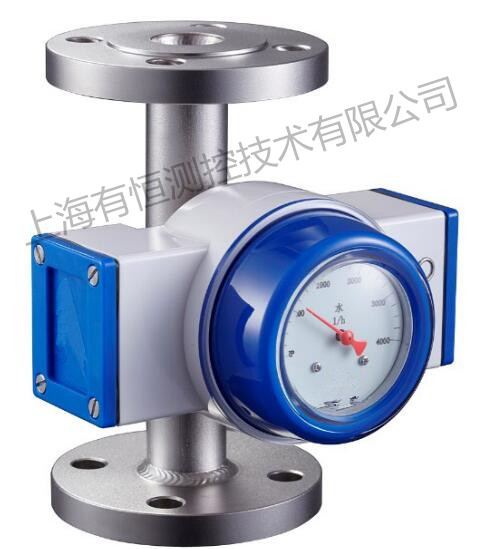

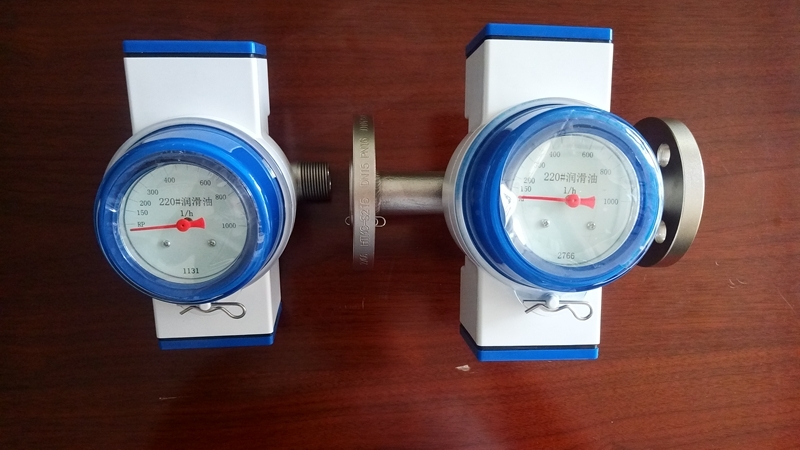

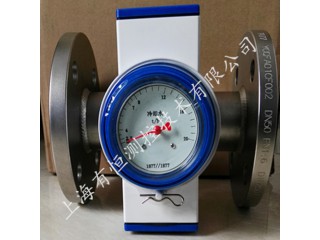

耐高溫水流量開關，UHFS系列油流量開關主要用于管道中的流量監測及開關輸出。它堅實的結構和穩定的性能可廣泛應用于壓縮機、電動機、發電機、軋機、傳送機和其他機器的冷卻、潤滑系統中。當流量超過或低于預值開關點時它可以輸出一個信號。同時這個預值開關點可以設置于量程的任意位置上，并且這個開關點可以在安裝條件下容易地調整。
工作原理：當水流開關內有水流動，水流量≥1.0L/min時，水流開關內的磁芯受水流推動產生位移，磁芯位移帶動磁源產生磁控作用使水流開關輸出“通”信號。流量開關快易優自動化選型有收錄，該信號輸入設備控制系統，經控制系統實現控制作用，當水流量小于啟動流量時，水流開關輸出“斷”的信號。控制系統產生與上述相反的控制作用。換句話說就是：水流開關當管路中的水流量大于1L/min流量時，磁芯在水流作用下產生位移并帶動磁源產生磁控作用使傳感器輸出"1"開關信號,該信號輸入到設備控制系統，經功率擴放大后實現以水流量控制的目的。當管路中的水流量小于1L/min流量后，磁芯在復位彈簧推力作用下帶動磁源回位，使傳感器輸出"0"開關信號,停止系統的工作。流量開關具有靈敏度高、耐久性強等優點 。
耐高溫水流量開關，UHFS系列油流量開關技術指標
工作原理：當水流開關內有水流動，水流量≥1.0L/min時，水流開關內的磁芯受水流推動產生位移，磁芯位移帶動磁源產生磁控作用使水流開關輸出“通”信號。流量開關快易優自動化選型有收錄，該信號輸入設備控制系統，經控制系統實現控制作用，當水流量小于啟動流量時，水流開關輸出“斷”的信號。控制系統產生與上述相反的控制作用。換句話說就是：水流開關當管路中的水流量大于1L/min流量時，磁芯在水流作用下產生位移并帶動磁源產生磁控作用使傳感器輸出"1"開關信號,該信號輸入到設備控制系統，經功率擴放大后實現以水流量控制的目的。當管路中的水流量小于1L/min流量后，磁芯在復位彈簧推力作用下帶動磁源回位，使傳感器輸出"0"開關信號,停止系統的工作。流量開關具有靈敏度高、耐久性強等優點 。
耐高溫水流量開關，UHFS系列油流量開關技術指標
◆口 徑：DN15~DN250
◆精 度：12%
◆重復性：±2.5%
◆溫 度：標準≤85℃, zui大≤300℃
◆壓力等級：0.6-4.0 MPa（高壓可選）
◆信號輸出：報警點輸出可配套晶體管繼電器使用（本安型）
◆流線型結構設計、堅固耐用
◆磁性耦合測量系統
◆安裝方向任意；垂直、水平安裝任意
◆多種材料的選擇
◆測量量程寬廣
◆清晰的流量顯示刻度、讀取方便，旋轉指針、分度刻度
三、指針式流量開關結構形式
|
LS1 |
LS3 |
|
◆ 管螺紋連接：DN20-DN50(3/4″—2″) ◆ 適用于水平、垂直管道。 ◆ 旋轉形式刻度、分度刻度。 ◆ 1或2個流量限位開關。 ◆ 測量結構3或5 |
◆ 法蘭連接：DN80（65）—DN200（3〃—8〃）。 ◆ 適用于水平、垂直管道。 ◆ 旋轉形式刻度、分度刻度。 ◆ 1或2個流量限位開關。 ◆ 測量結構16 |
|
LS2 |
LS4 |
|
◆ 法蘭連接：DN15—DN50/65（1/2〃—2〃） ◆ 適用于水平、垂直管道。 ◆ 旋轉形式刻度、分度刻度。 ◆ 1或2個流量限位開關。 ◆ 測量結構3或5 |
◆ 法蘭連接：DN250（10〃）。 ◆ 適用于水平、垂直管道。 ◆ 旋轉形式刻度、分度刻度。 ◆ 1或2個流量限位開關。（內置大功率繼電器） ◆ 測量結構16
|
