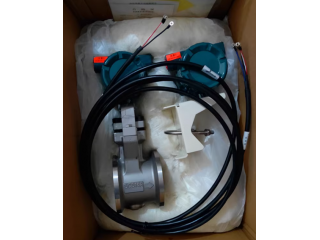

橫河DY渦街流量計 DY080-NALSS4-ON DYA-D0N

流量計類型渦街流量計

(注1)對于本安型，必須使用經防爆機構認可的安全柵。(注2)在JS隔爆的情況下，布線時必須裝上防爆密封接頭(附加代碼/G11，/G12)。如果環境溫度超過50℃，則要使用最大許用溫度70℃以上的耐熱電纜。

例:分離型，公稱直徑80mm，GB4.0MPa，夾持型，JISG12內螺紋配線口,不銹鋼殼體和發生體,高溫型,模擬輸出,HART通訊，帶顯示器，帶30米電纜。

傳感器:DY080-NALSS4-ON,DY080-NALSR4-ON

轉換器:DYA-EOD/SCT 電纜:DYC-1-30

(注2):對于本安型，必須使用經防爆機構認可的安全柵(不適用于BARD-400)。

(注3):正在申請中。防爆技術指標在頒布認可證書時確定。

(注4):不選/SCT時,位號是刻在銘牌上的。

選/SCT時,位號是刻在銘牌和不銹鋼位號牌上的。(注 2): 有時在殼體和發生體的間隙處可能殘留有少量的水，這意味著除油處理不徹底。(注 3):電流輸出設定為≤3.6mA(一般型在出廠時設定為>21.6mA)

3.1安裝環境注意事項

(1)環境溫度

避免安裝在溫度變化很大的場所.如果受到設備的熱輻射時,須有隔熱通風的措施(2)大氣條件

避免把流量計安裝在含腐蝕性氣體的環境中.如果一定要安裝在這種環境中,則必須提供通風措施。(3)機械振動或沖擊

流量計雖結構很堅固，但安裝時應選擇在振動或撞擊小的地方。如果流量計裝在振動較大的管道上，須按圖3.1所示加設管道支承。

(4)安裝管道時應注意事項(a)管道的連接螺栓要擰緊。

(b)管道連接處沒有滲漏。

(e)施加的壓力不能大于所規定的最大工作壓力。(d)當部件處于受壓狀態時，不要去擰法蘭的安裝螺栓。

(e)測量有害液體時注意不要讓液體濺到眼睛里或臉上。測量有害氣體時，注意不要吸入這種氣體。
