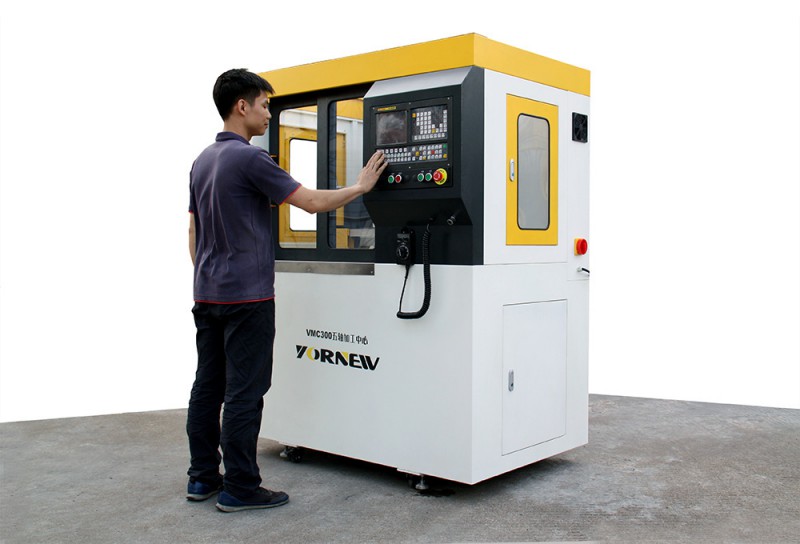

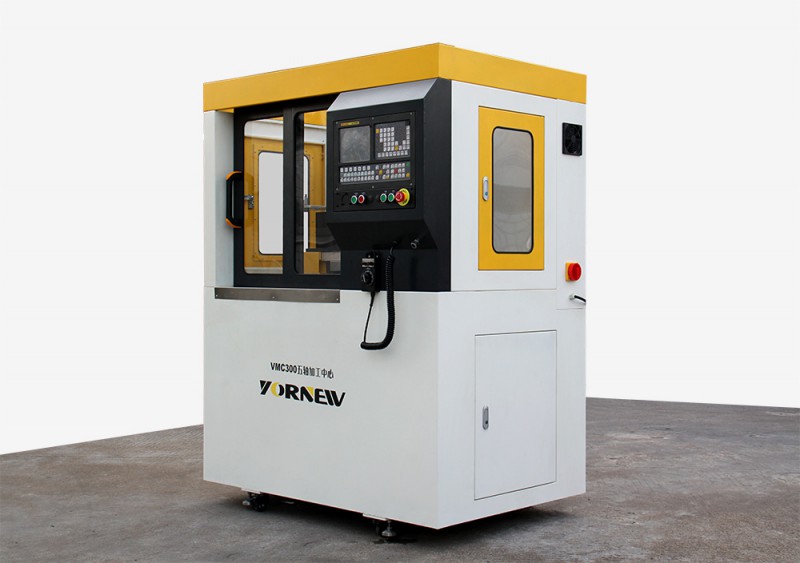

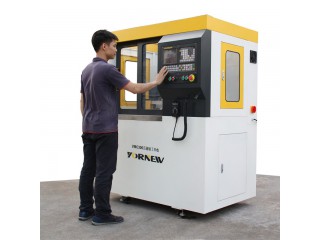

產品特點
1、 使用220伏電壓，占地小，耗電少，采用全封閉安全設計結構，提高觀摩安全性的同時又保障機器的結構穩固性美觀；
2、高強度樹脂砂鑄件，功能加大，5軸聯動，配置YORNEW M5五軸聯動數控系統，適用國際通用程序，故障自動檢測報警功能、斷電記憶功能；
3、配置精密高速主軸單元100-24000rpm，變頻G指令控制主軸轉速，主軸電機功率1.5Kw；
4、配置10工位斗笠式刀庫，使用氣壓0.6 Mpa，可極大提高復雜產品的加工效率及加工精度；
5、采用C3級精密雙螺母滾珠絲桿,經中周波熱處理及精密研磨，各軸施以預拉減少熱變形，定位及重覆精度高；
6、XYZAC軸采用伺服電機，移動速度8000mm/min；
7、機器采用雷尼紹激光干涉儀精確檢測，確保各軸精度背隙,保證定位精度；
8、帶工冷冷卻系統，配有5軸電子手脈三檔可調極大地方便操作和對刀，機器配置有自動間歇潤滑系統；
9、配有移動腳輪和水平腳墊，方便設備的移動與定位；
實驗室用五軸數控加工中心技術參數
|
項目 |
單位 |
參數 |
||
|
整體結構 |
床身材料 |
套 |
灰鑄鐵HT250 |
|
|
機床外形尺寸 |
mm |
1360×990×1800 |
||
|
五軸工作臺 加工范圍 |
工作臺尺寸 |
mm |
Ø110/450×160 |
|
|
工作臺承重 |
Kg |
20 |
||
|
X軸行程 |
mm |
300 |
||
|
Y軸行程 |
175 |
|||
|
Z軸行程 |
270 |
|||
|
A軸行程 |
deg |
+30~-120° |
||
|
C軸行程 |
±360° |
|||
|
主軸 |
主軸錐孔 |
/ |
ISO20 |
|
|
轉速（max) |
rpm |
24000內藏式 |
||
|
錐孔跳動精度 |
N·m |
2um |
||
|
功率 |
km |
1.5KW |
||
|
冷卻 |
主軸冷卻 |
/ |
水冷循環 |
|
|
工件冷卻 |
/ |
水冷或風冷可選 |
||
|
刀庫 |
刀具長度 |
mm |
100 |
|
|
刀庫形式 |
/ |
斗笠式 |
||
|
刀庫容量 |
把 |
10 |
||
|
換刀方式 |
/ |
固定位置 |
||
|
換刀時間 |
s |
8 |
||
|
數控系統 |
五軸聯動系統 |
套 |
YORNEW M5 |
|
|
軸電機類型 |
XYZAC軸電機 |
/ |
XYZ軸750W伺服電機 AC 軸200W伺服電機
|
|
|
旋轉軸 |
減速機構與減速比 |
/ |
A軸諧波減速100：1 C 軸諧波減速50：1
|
|
|
安全防護 |
便利性 |
/ |
帶腳輪可移動 |
|
|
進給 |
切削進給速度范圍 |
mm/min |
1-4000 |
|
|
快速移動速度 |
X軸 |
mm/min |
≥8000 |
|
|
Y軸 |
||||
|
Z軸 |
||||
|
A軸 |
rmp |
30 |
||
|
C軸 |
rmp |
60 |
||
|
定位精度 |
定位精度 |
X軸 |
mm |
≤0.03 |
|
Y軸 |
≤0.03 |
|||
|
Z軸 |
≤0.03 |
|||
|
A軸 |
″ |
±16 |
||
|
C軸 |
±12 |
|||
|
重復定位精度 |
X軸 |
mm |
≤0.02 |
|
|
Y軸 |
≤0.02 |
|||
|
Z軸 |
≤0.02 |
|||
|
A軸 |
″ |
±8 |
||
|
C軸 |
±6 |
|||
