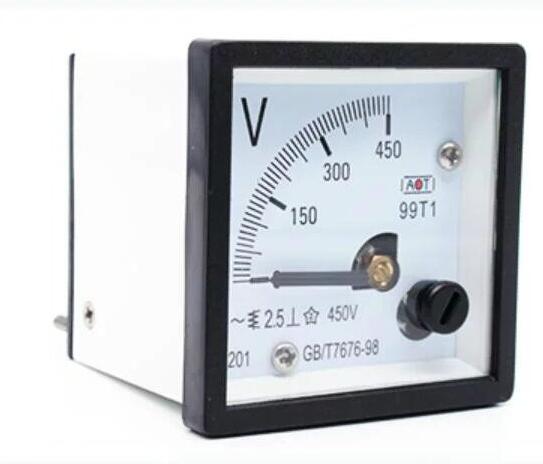

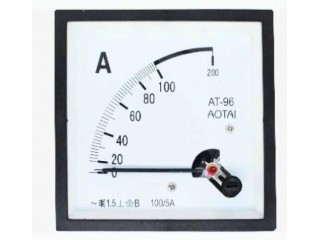

指針式交流電流表PIM631A電壓表PIM631V 6L2 100/5

磁電系電工儀表的測量機構是由固定的磁路系統和可動部分組成的。儀表的磁路系統包括永久磁鐵

1，固定在磁鐵兩極的極掌

2.以及處于兩個極掌之間的圓柱形鐵芯

3。圓柱形鐵芯固定在儀表支架上，用來減小磁阻，并使極掌和鐵芯間的空氣隙中產生均勻的輻射形磁場。處在這個磁場中的可動線圈4繞轉軸偏轉時，兩個有效邊上的磁場也總是大小相等，并且方向是與線圈邊相互垂直的。可動線圈繞在鋁框上。轉軸分成前后兩部分，每個半軸的一端固定在動圈鋁框上，另一端則通過軸尖支撐于軸承中。在前半軸還裝有指針，當可動部分偏轉時，用來指示被測電量的大小。

性能指數

1、精確度

儀表精確度科稱精度，又稱準確度。精確度和誤差可以說是孿生兄弟，因為有誤差的存在，才有精確度這個概念。儀表精確度簡言之就是儀表測量值接近真值的準確程度，通常用相對百分誤差（也稱相對折合誤差）表示。

2、變差

變差是指儀表被測變量（可理解為輸入信號）多次從不同方向達到同一數值時，儀表指示值之間的最大差值，或者說是儀表在外界條件不變的情況下，被測參數由小到大變化（正向特性）和被測參數由大到小變化（反向特性）不一致的程度，兩者之差即為儀表變差。

3、靈敏度

靈敏度是指儀表對被測參數變化的靈敏程度，或者說是對被測的量變化的反應能力，是在穩態下，輸出變化增量對輸入變化增量的比值：靈敏度有時也稱“放大比”，也是儀表靜特性貼切線上各點的斜率。增加放大倍數可以提高儀表靈敏度，單純加大靈敏度并不改變儀表的基本性能，即儀表精度并沒有提高，相反有時會出現振蕩現象，造成輸出不穩定。儀表靈敏度應保持適當的量。
