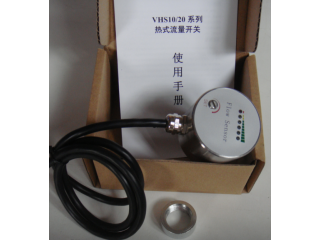

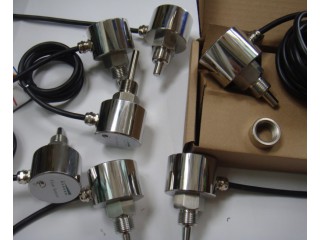

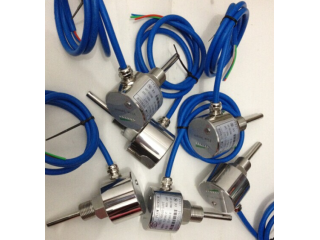

供應GDL流量開關，熱式流量開關

工作原理

VHS系列流量開關是采用熱擴散原理設計的。熱擴散技術是一種在苛刻條件下性能優良、可靠性高的技術，其典型傳感元件包括兩個熱電阻，當這兩個熱電阻被置于流體中時，其中一個被加熱，另一個用于感應過程溫度。兩個熱電阻之間的溫差與過程流速及過程介質的性質有關，當加熱功率恒定的情況下，兩個熱電阻上的溫度差與質量流量成函數關系。電路模塊通過檢測兩個熱電阻上的溫度差就可以檢測出流體流量，輸出4-20mA信號或控制繼電器動作，同時用LED燈指示當前的流量。

產品特點

1、通過防水傳動螺絲調節設點，免拆卸，完全沒有進水的可能，即使浸泡在水中，也可完全正常工作

2、繼電器輸出，接點容量高，可選PNP,NPN輸出

3、一體化全密封設計，體積小巧，安裝方便，完全防水

4、報**點連續可調，LED指示流量，方便觀察

5、探頭處經過特殊處理，增加防腐，防垢涂層，使用壽命更長

6、產品適用管徑范圍大，量程大，

7、精度高，溫飄小，重復性好

8、高耐壓，可達到10MPa，安全可靠

技術參數

1、測量范圍：水 0-10m/s，油 0-15 m/s，氣：0～30 m/s

2、工作電壓：AC/DC110V,AC/DC220V,DC24V

3、功耗：2W(24VDC)，3W(220VDC/AC)

4、設定方式：電位器設定（免拆設計，直接通過傳動螺絲帶動電位器進行設定）

5、輸出方式：繼電器空接點輸出，PNP輸出，NPN輸出

6、響應時間：1～10s，典型值2s

7、初始化時間：約8s

8、電氣保護：反相，短路，過載保護

9、接點容量：1A/125VAC，2A/30VDC

10、絕緣阻抗：100MΩ/500VDC

11、耐壓范圍：100bar

12、介質溫度：常規型-20～80℃，高溫型0～150℃

13、殼體材質：304不銹鋼

14、探頭材質：316不銹鋼

15、接口尺寸：默認G1/2’’

16、防護等級：IP67

如需更詳細的參數請聯系：深圳市固特利科技有限公司
