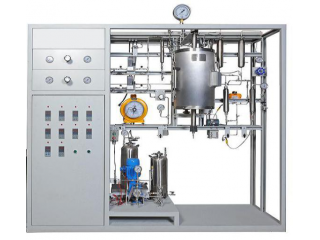

加氫反應裝置

工藝

裝置設計有氣體進料理單元、液體進料單元、反應單元及采集單元。原料氣和原料液按一定比例混合預熱后進入固定床反應器，原料氣同質量流量控制器進行計量，原料液通過計量泵進行計量，反應器利用三段式電加熱爐進行加熱，反應產物從反應單元出來后先進行氣液分離，液態物料進入液體儲罐，尾氣則進行過濾排空或接入在線分析儀。

技術參數

反應壓力：  0.1~20.0MPa        控制精度±1% F. S.

反應溫度：  室溫~800℃ 控制精度 ±1℃

催化劑裝填量： 5~200ml

氫氣氣體流量：   5~2000ml/min         控制精度±1% F. S.

氮?dú)鈿怏w流量：   5~2000ml/min         控制精度±1% F. S.

液體流量：       0.0001~40ml/min

功能特征

儀表、泵、閥件采用國內外名牌產品，保證系統的可靠性及穩定性；

計算機自動化控制與手動雙模式控制相結合，便于操作；
設立了反應條件高低限聯鎖報警，保證裝置的安全運行；

各部件均采用模塊化設計，通用性強，便于安裝維護；

實現溫度、壓力、流量、液位等自動控制；

實現數據自動采集、存儲、打印；
