1 前言
隨著移動通信技術的發展，越來越多的人擁有手機。在隧道中由于手機信號不暢，因此在出險救援方面隧道緊急電話還發揮著重要作用，是高速公路建設的基礎設施之一。在隧道火災或事故的情況下，有可能封閉一條隧道，另一個隧道雙向通行，為疏散車輛，通知司機需要在監控室進行廣播，因此隧道廣播系統也是高速公路建設的基礎設施。

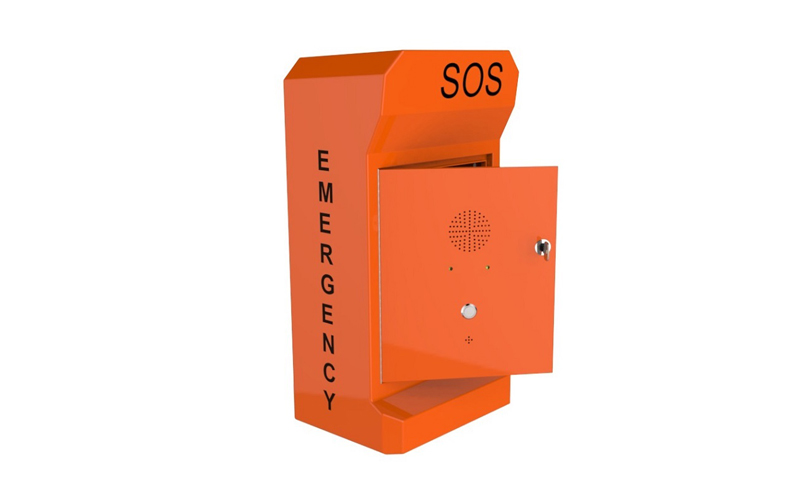

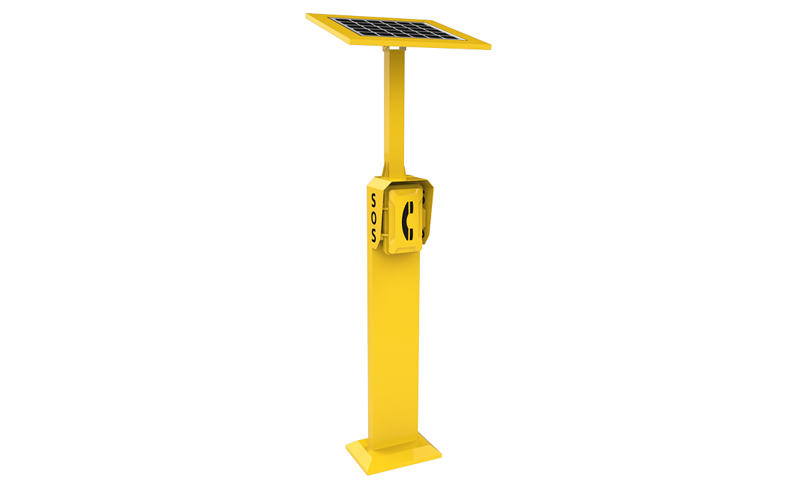

（1）洞內緊急電話機為壁掛式，其背面和隧道緊急電話洞室內壁通過機械結構緊固連接，無搖動，垂直角度偏差小于或等于5°。洞口的緊急電話為落地式。洞內電話機和洞口的緊急電話見圖1-a、圖1-b。
（2）隧道功放為壁掛式，一般與緊急電話在同一機箱內，其背面和隧道緊急電話洞室內壁通過機械結構緊固連接，與緊急電話話機安裝在一起或置于其中設備接地。
（3）電話機采用免提按鍵式，使用應簡便、可靠。
（4）緊急電話、隧道廣播洞室外側上部應安裝醒目的反光標志和編號標志牌或標志燈箱。
（5）電話機外殼的上部，在迎車和送車方向，應有表示緊急電話的定向反光標志。
（6）外殼上應有操作使用的說明或圖案，表達應簡單明了。
（7）電話機外殼的上部應有明顯的電話機的編號標志。
2 工法特點：
2.1施工方法成熟，應用范圍廣
本工法按照高速公路中使用普遍的隧道緊急電話和廣播系統進行編寫，施工方法成熟，應用范圍廣，對于其他緊急電話和和廣播系統具有指導性和參考性。
2.2 可操作性強
本工法符合標準化作業的要求，工序流程完整、工藝標準統一，可操作性強。
2.3 安全環保、質量可控
隧道緊急電話和廣播系統所用的器材規格、程式及質量應在使用前進行嚴格檢驗，應滿足圖紙、設計及規范、標準（JTG F80/2－2004）要求。發現質量問題應及時處理。
2.4 工作效率高
嚴格按照安裝施工程序進行的設備安裝工作效率高，尤其是通車前，留給機電施工的時間不長的情況下，有著十分重要的意義。
3 適用范圍：
本工法適用于新建、擴建、改建隧道緊急電話和廣播系統的施工，對于隧道緊急電話和廣播系統施工具有很好的參考性與指導作用。
各緊急電話分光器與光纜的熔接是關鍵，熔接前要按圖紙選好分光器，熔接后要將分光器收容到熔纖盒中，并且密封好。
5 施工工藝流程及操作要點
5.1緊急電話和廣播系統硬件安裝：
工作流程如圖5-1所示。
圖5-1硬件安裝流程圖
5.2 施工準備
5.2.1技術準備
（1）調查核對施工圖
技術人員參加設計交底，依據設計交底及施工圖，項目總工組織現場調查及施工圖審核，發現問題及時與監理工程師、設計人員溝通；班組技術員與技術工人參加進行現場調查，并將調查情況反饋給項目總工及專業工程師。
（2）編寫安裝作業指導書
根據所收集的資料，結合現場實際情況與專業工程師制定《隧道緊急電話和廣播系統施工作業指導書》，對施工方法、所需的人員、機具、材料進行整體策劃，并明確安全、質量、環境、工期控制措施。作業指導書按要求審批后報監理進行審查批準。
（3）交底
根據審批后的方案對全體施工人員進行交底，確保每一位施工人員了解隧道緊急電話和廣播系統施工的安全、環境、技術、質量控制要點。
5.3.2 人員準備
5.3 施工操作
5.3.1場地清理和洞口緊急電話基礎檢查
主要檢查洞內緊急電話預留孔洞和洞口緊急電話基礎的施工質量、平準度、螺栓位置預留是否合格，尺寸是否符合設計要求以及強度是否合格。纜線敷設情況：接線要在話機盒內進行，避免在人井中接頭。
5.3.2設備安裝
隧道內緊急電話和隧道口緊急電話安裝
5.3.3緊急電話機、廣播功放光纜熔纖接線
（1）光纜接續應該從主機控制臺站點的第一個開始，分清光纜的上下行：并做好標記。主機方向為上行方向，與主機相反的方向為下行方向。按照話機光纜接線圖順序熔纖，不能熔反、熔錯，盤纖要仔細，分光器要盤進熔纖盒，尾纖不能受力，彎曲半徑符合要求。根據圖紙要求做好分歧點的光功率分配，分歧處用50/50或其他比例的分光器熔接。其他緊急電話的分光器分光比要根據廠家的計算，由廠家提供分光器。光纜加強芯要良好接地，并固定牢靠。
圖2 緊急電話光纜分光器接續圖
（2）按照上述步驟要求逐個熔纖，直至全部話機熔好。
（3）光纖全部熔完后，在主機站的ODF架上接上光源，到最近一個中繼站ODF架上用光功率計測量，其衰耗應小于0.6dB／km，否則要查出原因，一直把所有光纖全部測試完，保證兩根干線光纖是正常的。
（4）光源接到主機兩根光纖上，光功率調到0dB，從主機下去第一臺開始，測量話機光功率，測得的結果應該大于-36dB；如果小于-36dB，則要添加中繼，且兩根光纖的光功率不要相差太大，否則要找出原因，依次把每一個中繼段的話機光功率測完，并做好記錄。
（5）電纜接線完成后，要對每對線的環阻用萬用表測量，各對線的環阻應大致相等，相差較大有可能是電纜接頭沒接好，要找出原因。最后，用預留好的氣泡紙對管孔進行堵塞。
5.3.4安裝中繼放大器
根據設計位置對中繼放大器進行安裝，安裝要平直牢固。不得歪斜；連接中繼放大器的尾纖，要整理好，不能受力，彎曲半徑符合要求。
5.3.5安裝主機控制臺設備
根據設計的位置對控制臺進行安裝，安裝的設備主要有緊急電話主控計算機、集中控制機、接警話機、麥克風、音量放大器、音箱、錄音卡等。可參考圖3緊急電話和廣播中心設備接線圖
圖3 緊急電話和廣播中心設備接線圖
控制臺主機安裝的位置要便于以后的使用、操作和維護。打開各設備的電源并觀察其運行情況，安裝好接警軟件，并根據實際樁號表添加電話。安裝好錄音卡音箱后，查看錄音通道信息，并測試錄音放音功能。
5.3.6緊急電話、廣播功放設備接線與纜線標志
纜線，包括緊急電話和廣播系統的光纜、橫穿電纜、電源電纜、音頻電纜、接地線等，均需敷設至現場安裝設備內。功放與緊急電話之間敷設的線纜等，應滿足以下要求：
（1）按中華人民共和國國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》（GB 50168-2006）進行施工。
（2）電纜敷設到位后，對電纜進行靠邊綁扎、掛牌等處理。
（3）電纜到配電箱后按規范進行綁扎及固定。
（4）敷設的線纜需保證能夠提供足夠的配電功率和接入點距離；通信線纜如采用光纖通信，需對光纜和熔接盒完成對接。
5.3.7軟件安裝與參數配置
（1）設置好每個緊急電話機和廣播功放的地址碼，做到按順序、不重復，與系統軟件設置的地址一一對應。
（2）在緊急電話及廣播工商計算機上安裝軟件后，可對系統設備進行各種功能性測試項目，還可進行主要針對地址碼確定、音量大小J乎通時間的話機調試，以確保正常接警和廣播。
5.3.8 系統調試
5.3.8.1系統初調
（1）分別打開接警計算機、接警軟件、主機及各個中繼放大器電源。
（2）從接警軟件對全線話機進行檢測，正常情況應有95％以上的話機正常，報線路故障的要做好記錄，到上路調試時要注意這些話機。
（3）從靠近主機的第一對話機開始對主機進行呼叫。如果話機接通，通話聲音清晰，然后再進行聲壓檢測，聲壓計在喇叭正前方40cm處測得聲壓應大于90dB。如果上下通話聲音偏小，要打開主機蓋板調整音量，主機語音發送和接收都調整增大，調到合適為止。再逐個話機呼叫，直至所有話機全部呼叫完為止。
5.3.8.2系統細調
（1）話機門非法及電池欠壓調試。
（2）在控制臺調試的人員，要確定話機編碼和軟件地址碼一致。
（3）在控制臺調試的人員，還要檢查軟件上面的各個功能（統計、查詢、單檢、巡檢。自動巡檢、兩個話路同時通話用。隊、值班員換班、錄音、打印等）是否滿足招標文件的要求。
(4)每次系統調試要多次反復呼叫，保證話機的呼叫達到最佳狀態。
5.3.9緊急電話測試
測試項目見表5-1、表5-2。
隨著移動通信技術的發展，越來越多的人擁有手機。在隧道中由于手機信號不暢，因此在出險救援方面隧道緊急電話還發揮著重要作用，是高速公路建設的基礎設施之一。在隧道火災或事故的情況下，有可能封閉一條隧道，另一個隧道雙向通行，為疏散車輛，通知司機需要在監控室進行廣播，因此隧道廣播系統也是高速公路建設的基礎設施。
（1）洞內緊急電話機為壁掛式，其背面和隧道緊急電話洞室內壁通過機械結構緊固連接，無搖動，垂直角度偏差小于或等于5°。洞口的緊急電話為落地式。洞內電話機和洞口的緊急電話見圖1-a、圖1-b。
（2）隧道功放為壁掛式，一般與緊急電話在同一機箱內，其背面和隧道緊急電話洞室內壁通過機械結構緊固連接，與緊急電話話機安裝在一起或置于其中設備接地。
（3）電話機采用免提按鍵式，使用應簡便、可靠。
（4）緊急電話、隧道廣播洞室外側上部應安裝醒目的反光標志和編號標志牌或標志燈箱。
（5）電話機外殼的上部，在迎車和送車方向，應有表示緊急電話的定向反光標志。
（6）外殼上應有操作使用的說明或圖案，表達應簡單明了。
（7）電話機外殼的上部應有明顯的電話機的編號標志。
2 工法特點：
2.1施工方法成熟，應用范圍廣
本工法按照高速公路中使用普遍的隧道緊急電話和廣播系統進行編寫，施工方法成熟，應用范圍廣，對于其他緊急電話和和廣播系統具有指導性和參考性。
2.2 可操作性強
本工法符合標準化作業的要求，工序流程完整、工藝標準統一，可操作性強。
2.3 安全環保、質量可控
隧道緊急電話和廣播系統所用的器材規格、程式及質量應在使用前進行嚴格檢驗，應滿足圖紙、設計及規范、標準（JTG F80/2－2004）要求。發現質量問題應及時處理。
2.4 工作效率高
嚴格按照安裝施工程序進行的設備安裝工作效率高，尤其是通車前，留給機電施工的時間不長的情況下，有著十分重要的意義。
3 適用范圍：
本工法適用于新建、擴建、改建隧道緊急電話和廣播系統的施工，對于隧道緊急電話和廣播系統施工具有很好的參考性與指導作用。
4 工藝原理：
隧道緊急電話的功放以揚聲器為負載，所需的功率根據揚聲器的數量確定，因隧道緊急電話的數量和廣播功放的數量和揚聲器的數量是不一致的，因此在線纜敷設時要根據功放的數量和揚聲器的數量合理敷設電纜，以滿足功能使用需求。各緊急電話分光器與光纜的熔接是關鍵，熔接前要按圖紙選好分光器，熔接后要將分光器收容到熔纖盒中，并且密封好。
5 施工工藝流程及操作要點
5.1緊急電話和廣播系統硬件安裝：
工作流程如圖5-1所示。
圖5-1硬件安裝流程圖
5.2 施工準備
5.2.1技術準備
（1）調查核對施工圖
技術人員參加設計交底，依據設計交底及施工圖，項目總工組織現場調查及施工圖審核，發現問題及時與監理工程師、設計人員溝通；班組技術員與技術工人參加進行現場調查，并將調查情況反饋給項目總工及專業工程師。
（2）編寫安裝作業指導書
根據所收集的資料，結合現場實際情況與專業工程師制定《隧道緊急電話和廣播系統施工作業指導書》，對施工方法、所需的人員、機具、材料進行整體策劃，并明確安全、質量、環境、工期控制措施。作業指導書按要求審批后報監理進行審查批準。
（3）交底
根據審批后的方案對全體施工人員進行交底，確保每一位施工人員了解隧道緊急電話和廣播系統施工的安全、環境、技術、質量控制要點。
5.3.2 人員準備
| 序號 | 崗 位 | 數 量 | 職 責 劃 分 |
| 1 | 技術負責人 | 1人 | 全面負責施工現場的技術指導工作，編制施工方案并進行技術交底，協助施工班組長進行工作。 |
| 2 | 現場指揮 | 1人 | 負責指揮作業，確保各項作業安全、穩定、有效進行。 |
| 3 | 兼職安全員 | 1人 | 負責作業面的安全管理和控制。 |
| 4 | 質檢員 | 1人 | 負責作業面的質量管理和控制。 |
| 5 | 汽車司機 | 1人 | 負責皮卡車的操作。 |
| 6 | 材料、機具 | 1人 | 負責作業面的材料和機具管理。 |
| 7 | 兼職試驗人員 | 1人 | 負責隧道緊急電話和廣播系統的節點試驗工作，并做好相關試驗記錄，及時出具功能、性能檢測報告。 |
| 8 | 施工人員 | 2-3人 | 負責設備安裝、光纜熔接、電纜敷設的各項工作，了解施工時的安全、質量、工藝控制要點。 |
5.3.1場地清理和洞口緊急電話基礎檢查
主要檢查洞內緊急電話預留孔洞和洞口緊急電話基礎的施工質量、平準度、螺栓位置預留是否合格，尺寸是否符合設計要求以及強度是否合格。纜線敷設情況：接線要在話機盒內進行，避免在人井中接頭。
5.3.2設備安裝
隧道內緊急電話和隧道口緊急電話安裝
5.3.3緊急電話機、廣播功放光纜熔纖接線
（1）光纜接續應該從主機控制臺站點的第一個開始，分清光纜的上下行：并做好標記。主機方向為上行方向，與主機相反的方向為下行方向。按照話機光纜接線圖順序熔纖，不能熔反、熔錯，盤纖要仔細，分光器要盤進熔纖盒，尾纖不能受力，彎曲半徑符合要求。根據圖紙要求做好分歧點的光功率分配，分歧處用50/50或其他比例的分光器熔接。其他緊急電話的分光器分光比要根據廠家的計算，由廠家提供分光器。光纜加強芯要良好接地，并固定牢靠。
圖2 緊急電話光纜分光器接續圖
（2）按照上述步驟要求逐個熔纖，直至全部話機熔好。
（3）光纖全部熔完后，在主機站的ODF架上接上光源，到最近一個中繼站ODF架上用光功率計測量，其衰耗應小于0.6dB／km，否則要查出原因，一直把所有光纖全部測試完，保證兩根干線光纖是正常的。
（4）光源接到主機兩根光纖上，光功率調到0dB，從主機下去第一臺開始，測量話機光功率，測得的結果應該大于-36dB；如果小于-36dB，則要添加中繼，且兩根光纖的光功率不要相差太大，否則要找出原因，依次把每一個中繼段的話機光功率測完，并做好記錄。
（5）電纜接線完成后，要對每對線的環阻用萬用表測量，各對線的環阻應大致相等，相差較大有可能是電纜接頭沒接好，要找出原因。最后，用預留好的氣泡紙對管孔進行堵塞。
5.3.4安裝中繼放大器
根據設計位置對中繼放大器進行安裝，安裝要平直牢固。不得歪斜；連接中繼放大器的尾纖，要整理好，不能受力，彎曲半徑符合要求。
5.3.5安裝主機控制臺設備
根據設計的位置對控制臺進行安裝，安裝的設備主要有緊急電話主控計算機、集中控制機、接警話機、麥克風、音量放大器、音箱、錄音卡等。可參考圖3緊急電話和廣播中心設備接線圖
圖3 緊急電話和廣播中心設備接線圖
控制臺主機安裝的位置要便于以后的使用、操作和維護。打開各設備的電源并觀察其運行情況，安裝好接警軟件，并根據實際樁號表添加電話。安裝好錄音卡音箱后，查看錄音通道信息，并測試錄音放音功能。
5.3.6緊急電話、廣播功放設備接線與纜線標志
纜線，包括緊急電話和廣播系統的光纜、橫穿電纜、電源電纜、音頻電纜、接地線等，均需敷設至現場安裝設備內。功放與緊急電話之間敷設的線纜等，應滿足以下要求：
（1）按中華人民共和國國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》（GB 50168-2006）進行施工。
（2）電纜敷設到位后，對電纜進行靠邊綁扎、掛牌等處理。
（3）電纜到配電箱后按規范進行綁扎及固定。
（4）敷設的線纜需保證能夠提供足夠的配電功率和接入點距離；通信線纜如采用光纖通信，需對光纜和熔接盒完成對接。
5.3.7軟件安裝與參數配置
（1）設置好每個緊急電話機和廣播功放的地址碼，做到按順序、不重復，與系統軟件設置的地址一一對應。
（2）在緊急電話及廣播工商計算機上安裝軟件后，可對系統設備進行各種功能性測試項目，還可進行主要針對地址碼確定、音量大小J乎通時間的話機調試，以確保正常接警和廣播。
5.3.8 系統調試
5.3.8.1系統初調
（1）分別打開接警計算機、接警軟件、主機及各個中繼放大器電源。
（2）從接警軟件對全線話機進行檢測，正常情況應有95％以上的話機正常，報線路故障的要做好記錄，到上路調試時要注意這些話機。
（3）從靠近主機的第一對話機開始對主機進行呼叫。如果話機接通，通話聲音清晰，然后再進行聲壓檢測，聲壓計在喇叭正前方40cm處測得聲壓應大于90dB。如果上下通話聲音偏小，要打開主機蓋板調整音量，主機語音發送和接收都調整增大，調到合適為止。再逐個話機呼叫，直至所有話機全部呼叫完為止。
5.3.8.2系統細調
（1）話機門非法及電池欠壓調試。
（2）在控制臺調試的人員，要確定話機編碼和軟件地址碼一致。
（3）在控制臺調試的人員，還要檢查軟件上面的各個功能（統計、查詢、單檢、巡檢。自動巡檢、兩個話路同時通話用。隊、值班員換班、錄音、打印等）是否滿足招標文件的要求。
(4)每次系統調試要多次反復呼叫，保證話機的呼叫達到最佳狀態。
5.3.9緊急電話測試
測試項目見表5-1、表5-2。
