生產鋰電池隔膜工藝技術

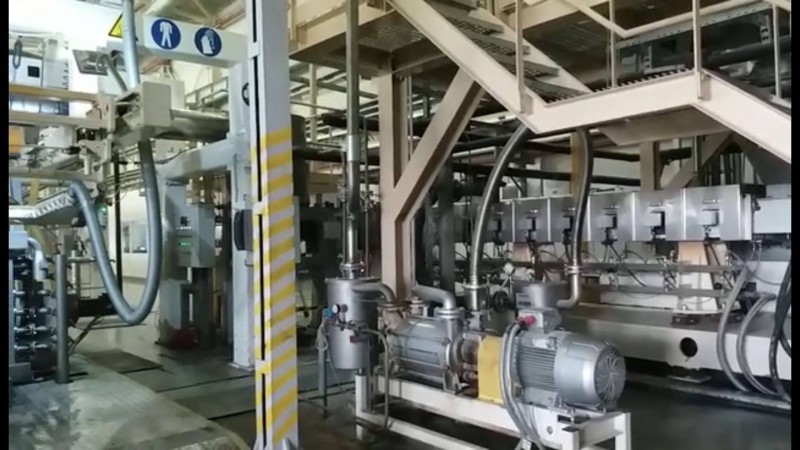

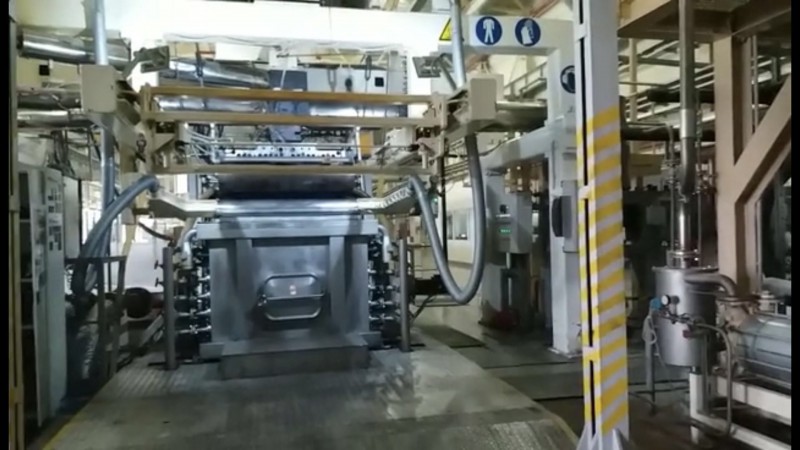

 13328115976生產鋰電池隔膜工藝技術, 隔膜閉孔溫度、破膜溫度  反映隔膜耐熱性能和熱安全性能的重要參數  閉孔溫度是指達到這一溫度后，隔膜閉孔，電池內部形成斷路，防止電池內部溫度由于內部電流過大進一步上升，造成安全隱患。這一特性可以為鋰離子電池提供一個額外的安全保護。閉孔溫度與材料本身的熔點密切相關，如PE為128~135℃，PP在150~166℃。當然不同的微結構對熱關閉溫度有一定的影響。但對于小電池，熱關閉機制所起的作用很有限。  破膜溫度是造成電池破壞的極限溫度，在此溫度下，隔膜完全融化收縮，電極內部短路產生高溫直至電池解體或爆炸。典型值：PE膜 閉孔128~135℃ 破膜>145℃  PP 膜  閉孔150~166℃， 三層復合膜 雙閉孔溫度，破膜溫度高  影響電池性能：耐熱安全性 孔隙率  反映隔膜內部微孔數量，目前，鋰離子電池用隔膜的孔隙率為40%左右。孔隙率的大小和內阻有一定的關系，但不同種隔膜之間的空隙率的絕對值無法直接比較。典型值：40~60% 影響電池性能：內阻 靜電  隔膜表面帶有較強靜電時，會造成隔膜吸塵，還會造成疊片時與極片吸在一起，不容易與極片對齊，使生產效率降低。 彎曲度  隔膜分切后產生的弧形，弧形明顯時會造成疊片不齊，卷繞時產生渦狀，造成極片外露而短路。
