高頻振動臺、掃頻振動臺

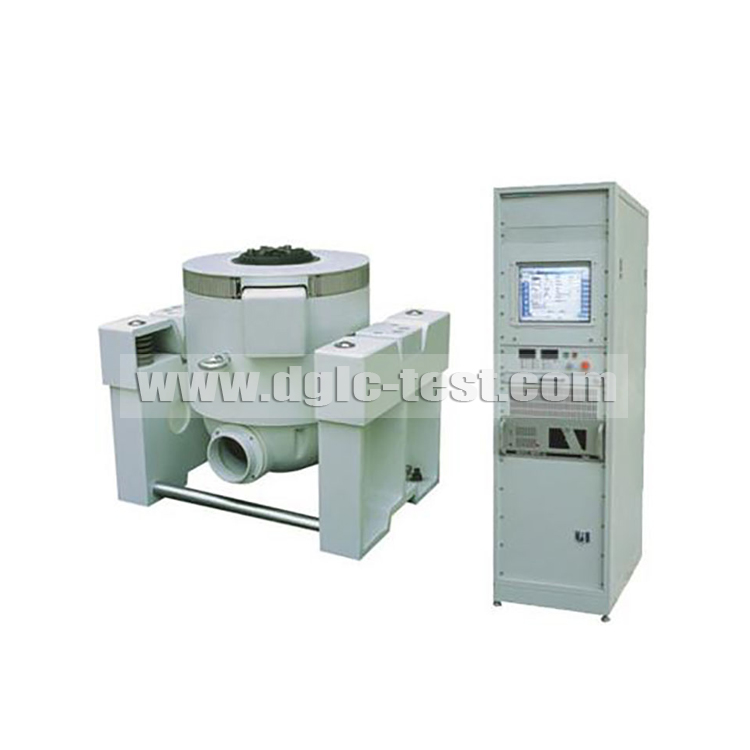

DV-100-1電動式振動試驗臺是由恒定的磁場和位于磁場中通有一定交變電流的線圈相互作用而生出交變的激勵力的原理，采用先進的機械結構和先進的工藝制作，主要特點為：磁路采用雙磁路強磁場結構，動圈采用無骨架繞組，動圈支撐系統采用懸臂支架和空氣彈簧支撐，功放采用先進的開關放大電路，系統保護功能齊全，采用智能式控制，冷卻形式為強迫風冷。

本電動振動試驗臺各項技術指標均符合GB/T 13310-91《電動振動臺技術條件》和企標Q/320502SN001-2007《DV、DC系列電動振動試驗系統》的要求。

 激 振 力： 正弦：980N （100kg.f）

                   隨機：980N  (100kg.fRMS)

  頻 率 范 圍 ： 垂直臺：5Hz~4500Hz

 額定加速度： 490m/s2（50g）

 額 定 速 度 ： 2m/s

    額 定 位 移 ： 25mm（p-p）

    最 大 載 荷 ： 70kg

 運動部件有效質量：垂直臺：2kg

 電       源 ：  3相5線 380VAC±10% 50Hz

 消 耗 功 率 ：  4.5kVA

臺體尺寸L×W×H：550mm×700mm×700mm

連續工作時間：  8h

工 作 環 境 ：  溫度0~40℃

                    濕度≤90%RH（25℃）

 保 護 功 能 ：  本系統具有12種自動保護聯鎖功能。

1）  電網過壓保護                      5）  模塊過熱保護               9）  系統故障保護

2）  電網欠壓保護                      6）  輸出過電流保護             10）  外接保護

3）  過位移保護                        7）  輸出過電壓保護             11）零信號保護（復位）

4）  臺體過熱保護                      8）  模塊過電流保護             12）  漏電保護

各種保護功能均由數字線路控制，保護速率和效率高等特點,關鍵部件采用國外進口元器件，各項技術指標均占國內領先地位，達到國外現代水平。

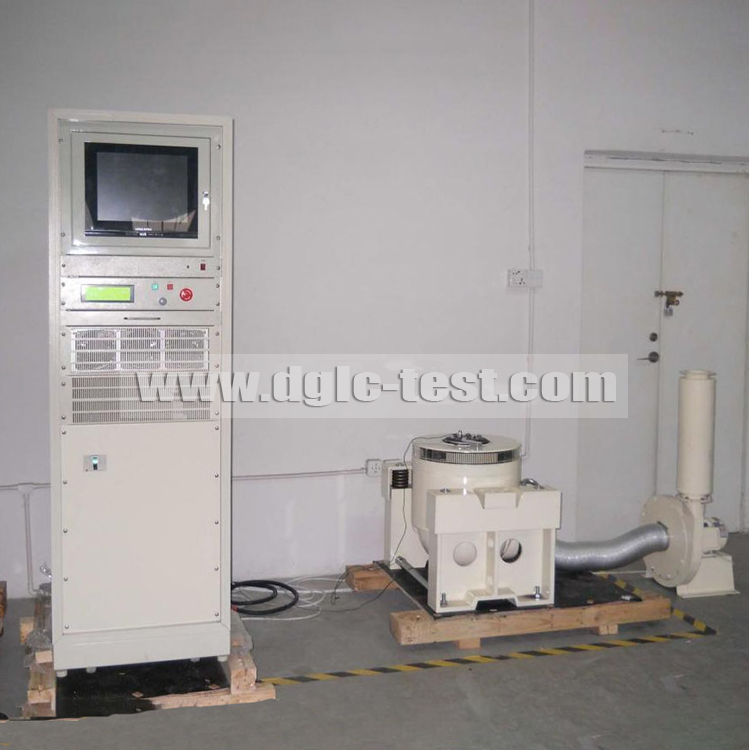

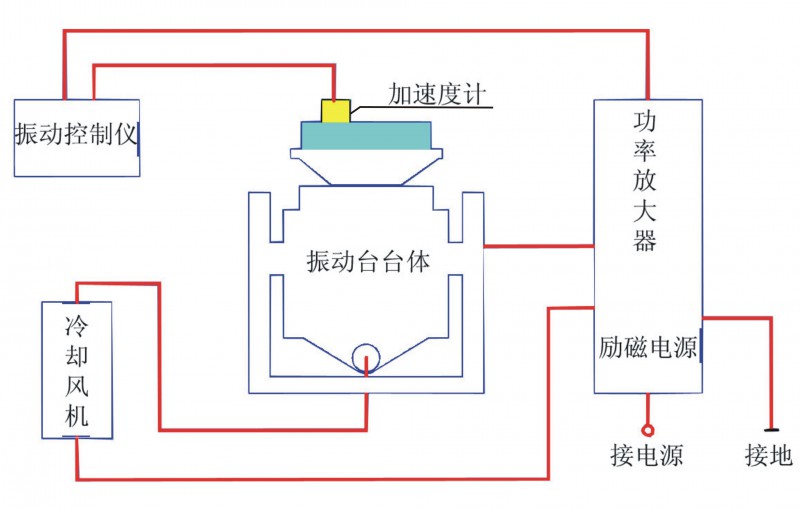

3   各構成部分簡要介紹

3.1 功率放大器  KA-1

3.1.1開關功率放大器特點

    開關功率放大器轉換效率高，可靠性好。關鍵部件采用國外進口元器件，各項技術指標均占國內領先地位。

3.1.2主要技術指標

   輸 出 功 率：          1kVA

   頻 率 范 圍：          5~4500Hz

   信  噪  比：           ≥65dB

   輸入信號電壓：         ≤1.5rms

   輸 入 阻 抗：          ≥15VkΩ

   電       源：          AC 3相50Hz    380V±10%

   冷 卻 方 式：          強制風冷

功率放大器外形尺寸：L×W×H：550mm×800mm×1780mm





3.2.  垂直臺臺體DE-100

3.2.1 結構與特點：

    DV-100是寬頻帶電動振動臺，工作頻率范圍5~4500Hz，既可作正弦振動也可作隨機振動，其結構是（1）由驅動線圈、骨架、臺面構成活動系統；（2）活動系統的支撐導向系統；（3）磁路系統等部分組成。在活動系統支撐結構中采用了獨特的搖臂式導向和軸向空氣彈簧懸掛方式，因此具有橫向負載強，波形精度高的特點，即使在額定負載下也能達到額定的25mmP-P位移值。

磁缸懸掛于耳軸結構上，可以垂直、水平90°旋轉，因此很容易選擇試驗所需的振動方向。在耳軸結構里采用隔振彈簧和直線導向的懸掛方式，結構中的隔振裝置消除了內外部振動相互干擾的影響。

432.2 技術指標：

（1） 臺  面  尺  寸 ：         φ110mm

（2） 安 裝 試 件 孔 ：          6-M8

（3） 容許偏心力矩 ：         2.5kN.cm

（4） 軸方向的懸掛 ：         空氣彈簧

隔  振  裝  置 ：         多層橡皮



RDVC-3隨機振動控制測量儀

1概述

RDVC-3隨機振動控制測量系統的主要功能是作振動和沖擊試驗以及信號分析。RDVC-3系統還能作半正弦波的完全彈性碰撞和后峰鋸齒波的完全塑性碰撞的試驗。

2.技術指標及功能

2．1、正弦控制測量系統技術指標及功能

頻 率 范 圍： 2-5000Hz

    掃 頻 方 式： 線性，對數

通  道  數：  1個獨立通道

掃 頻 速 率： 0.1-10oct/min

控 制 精 度： ±0.5dB

    動 態 范 圍： 78dB

控 制 方 式： 峰值、平均值、有效值、跟蹤濾波

振 動 方 式： 定頻、掃頻（線性對數）、暫停、返回

振動曲線設置： 最多可設置32個交越點，并能按等位移、等速度、等加速度，任意設置

顯 示 功 能： 可直接在屏幕上顯示人機對話設置的振動試驗曲線，在振動試驗中能實時顯示振動曲線，并不斷地顯示當時的誤差dB數。

保 護 功 能： 具有超限報警、超極限自動停機、開路保護、低量級系統自檢等多種保護功能

設 置 功 能： 人機對話設置的試驗規范可以存盤，以便再次使用。

測 量 功 能： 0-200g分八檔:1,2.5,5,10,25,50,100,200g量程自動轉換。

濾 波 形 式： 可編程抗混濾波器（八檔）通帶0.2dB、阻帶-55dB/oct。

信號形式及精度：正弦波，失真 0.5%

2．2隨機控制測量系統技術指標及功能:

    頻 率 范 圍:  100,200,400,500,1000,2000,4000,5000Hz

    分  辯  率:   100,200,400,800線

    驅動譜動態范圍: 78dB

    回 路 時 間:    2000Hz,400線單通道0.6秒

    功率譜控制精度: ±1dB  (90%置信度)

    RMS值控制精度: ±0.2dB

    控 制 通 道: 1個獨立通道

    控 制 方 式: 平均值,最大值

    譜 圖 設 置: 可達32級,既能以PSD[(m.s-2)2/Hz], 又能以dB/oct設置

    振 級 預 設: 具有-18dB,-15dB,-12dB,-9dB,-6dB,-3dB,0dB七種振級,每種振級的振動時間由用戶設定。

    升 級 方 式: 具有自動升級及手動升級兩種工作方式。

    顯 示 功 能: 具有實時顯示,打印功能。

    數 據 處 理: 試驗結束,自動將試驗數據保存,便于用戶進行后處理。

保 護 功 能：具有超限報警、開路保護及超極限自動停機

設 置 功 能：人機對話時設置的試驗規范可以存盤，以便多次重復使用。

測 量 范 圍：0-200g分八檔:1,2.5,5,10,25,50,100,200g量程自動換檔。

濾 波 形 式：可編程抗混濾波器（八檔）通帶0.2dB、阻帶-55dB/oct。

信 號 形 式：真隨機、偽隨機。

RDVC-3隨機振動控制測量系統符合GB2423-82,MIL-STD-810D,MIL-781C,IEC68-2-84及國標GBJ-150.16-86等規范中關于寬帶隨機振動高級再現試驗要求。

2．3、正弦加寬帶隨機

    正 弦 譜 線 數：    1-10段

2．4、沖擊控制

     脈 沖 時 間：      5-20ms

     波       形：      半正弦、三角、后峰鋸齒波、方波
