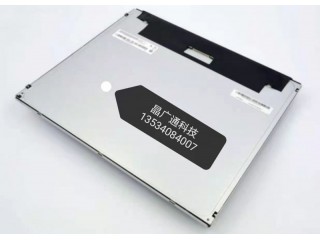

G150XAN01.1

友達液晶模組G150XAN01.1 應用特征

制造商

友達

型號

G150XAN01.1

類型

a-Si TFT-LCD , 液晶模組

RoHS

RoHS Compliance

工作溫度

-20 ~ 70 °C

存儲溫度

-20 ~ 70 °C

應用產品

工業

友達液晶模組G150XAN01.1 結構特征

對角尺寸

15.0"

像素數量

1024(RGB)×768 , XGA

像素排列

RGB垂直條狀

點間距(H×V)

0.099×0.297 mm

像素間距(H×V)

0.297×0.297 mm

顯示區域(H×V)

304.128×228.096 mm

開口區域(H×V)

309.9×236.3 mm

外觀尺寸(H×V)

326.5×253.5 mm

外觀厚度

9.0 (Max.) mm

物理形狀

平面矩形

寬高比(H:V)

4:3

風景肖像

風景模式

重量

920g (Max.)

表面處理

霧面，Hard coating (3H)

友達液晶模組G150XAN01.1 光學特征

顯示亮度

500 cd/m² (Typ.)

顯示模式

AHVA，常黑顯示，透射式

對比度

1000:1 (Typ.) (透射)

推薦視角

全視角

可視角度

89/89/89/89 (Typ.)(CR≥10)

響應時間

25 (Typ.)(Tr+Td) (ms)

色溫

6485K

支持顏色

16.2M (6-bit + FRC)

白色坐標

Wx:0.313; Wy:0.329

NTSC比值

60%

sRGB覆蓋率

78%

Adobe RGB覆蓋率

62%

DCI-P3覆蓋率

62%

Rec.2020覆蓋率

45%

亮度均勻性

1.25/1.33 (Typ./Max.)(9 points)

友達液晶模組G150XAN01.1電子特征

幀頻率

60Hz

翻轉掃描

No

功率總耗

10.6W (Typ.)

友達液晶模組G150XAN01.1 光源特征

光源類型

WLED

位置

側入式光源

壽命(小時)

50K(Min.)

是否可換

No

WLED驅動狀態

含LED驅動器

物理類型

端子

輸入電壓

12.0±1.2V

輸入電流

0.77/0.84A (Typ./Max.)

功率消耗

9.15/10.03W (Typ./Max.)

友達液晶模組G150XAN01.1 信號特征

輸入電壓

3.3V (Typ.)

輸入電流

0.42/0.51A (Typ./Max.)

功率消耗

1.39/1.68W (Typ./Max.)

信號類型

LVDS (1 ch, 8-bit)

物理類型

端子
