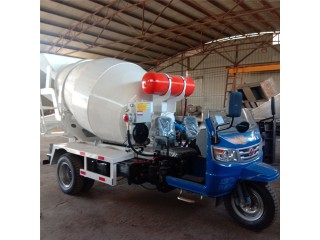

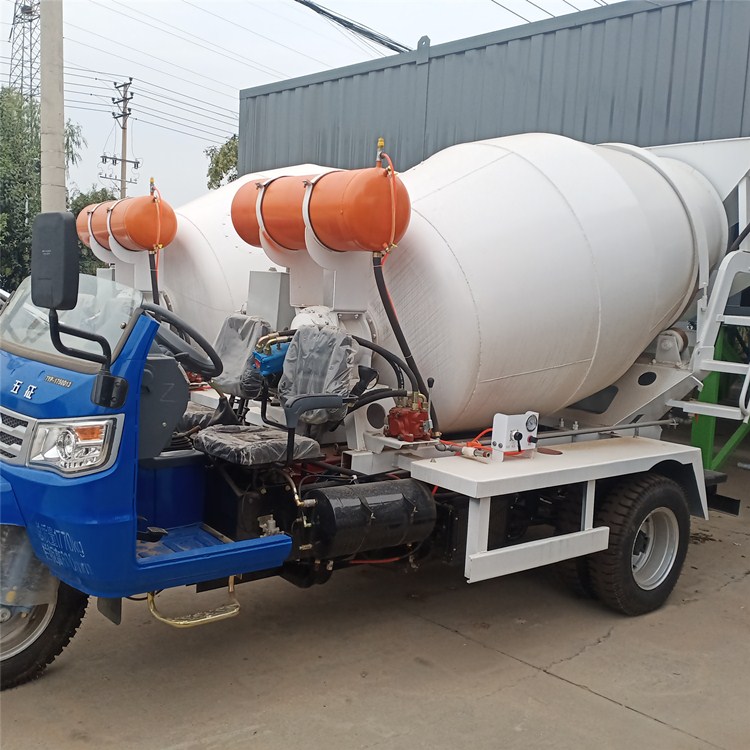

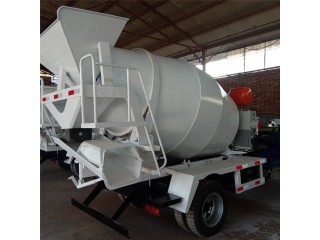

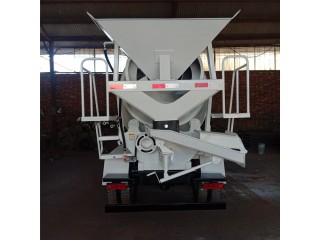

小型混凝土攪拌車是由汽車底盤、攪拌筒、傳動系統、供水裝置、全功率取力器、攪拌筒前后支架、減速機、液壓傳動系統、進出料系統、操縱機構等部分組成。攪拌罐前端與減速機聯接安裝在機架前臺上，后端通過滾道由安裝在機架后臺的兩個托輪支撐。
上裝部分：
|
項目 |
參數 |
|
幾何容積 |
3.6方 |
|
對應有效攪拌容積 |
2方 |
|
對應筒體直徑 |
1.55m |
|
對應傾斜角 |
14° |
|
對應外型尺寸 |
3510*1550*1780 |
|
對應安裝尺寸 |
760*2750 |
|
對應轉速 |
0—10 |
|
液壓系統 |
液壓傳動部分，采用科冀減速機，合資柱塞油泵，變量馬達或優質國產齒輪泵，擺線針馬達，流量控制換向閥，大容積的散熱器，使油溫恒定，系統運行更平穩，出料更快更均勻，為您提供最安全的工作保證。 |
|
供水 |
供水形式為壓縮式，水箱容積350L;300L;400L |
攪拌車上裝技術特點：
1.先進生產生產上裝的過程中，采用先進的生產工藝：縱縫焊機、全自動環縫、攪拌筒整體拼焊、長軸滾輪架、全自動噴砂設備等。確保了罐體產品質量技術水平和外觀。
2.進料速度快，出料殘留率低：
攪拌罐轉速6—12圈/每分鐘。
出料殘留率：小于0.8%（標準要求3-5%）。
出料速度：大于等于2立方米/分鐘（規定為2.7立方米/分鐘）。
進料速度：大于等于3.5立方米/分鐘（規定為2.7立方米/分鐘）。
|
項目 |
內容 |
2M³ |
3M³ |
4M³ |
5M³ |
6M³ |
7M³ |
8M³ |
9M³ |
10M³ |
|
攪 拌 筒 部 分 |
幾何容積 |
3.6 M³ |
5.2 M³ |
6.1 M³ |
8.5 M³ |
9.6 M³ |
10.2 M³ |
11.8 M³ |
13.2 M³ |
15 M³ |
|
有效攪拌容積 |
2 M³ |
3 M³ |
4 M³ |
5 M³ |
6 M³ |
7 M³ |
8 M³ |
9 M³ |
10 M³ |
|
|
筒體直徑 |
1.55m |
1.75m |
1.75m |
2.05m |
2.05m |
2.15m |
2.2m |
2.2m |
2.2m |
|
|
傾斜角 |
14° |
16° |
16° |
14° |
14° |
16° |
16° |
14° |
14° |
|
|
外形尺寸 |
3510x1550 x1780 |
4050x1750 x2160 |
4345x1750 x2215 |
4935x2050 x2360 |
4935x2050 x2360 |
5020x2150 x2441 |
5296x2200 X2532 |
5640x2200 X2560 |
6080x2200 X2652 |
|
|
安裝尺寸 |
760x2750 |
800x3300 |
800x3600 |
800x3600 |
800x4200 |
800x4200 |
860x4530 |
860x4900 |
860x5300 |
|
|
轉動速度 |
0-10 |
0-10 |
0-10 |
0-10 |
0-10 |
0-10 |
0-10 |
0-10 |
0-10 |
