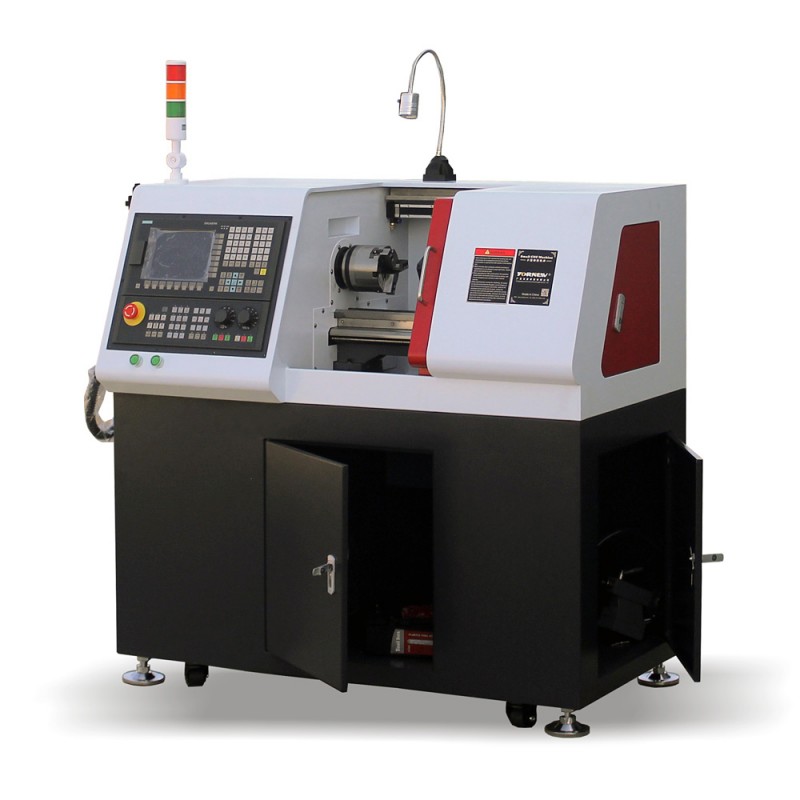

微型數控車床小紅機是針對教育市場特別開發的小型數控機床，具備工業級標準和滿足教學級需求的雙重優勢，在確保加工剛性的同時，減小了設備體積，提高了設備的性價比。設備采用符合歐盟CE安全認證的全防護安全罩殼，增加開門斷電功能，確保教學使用過程中的安全。

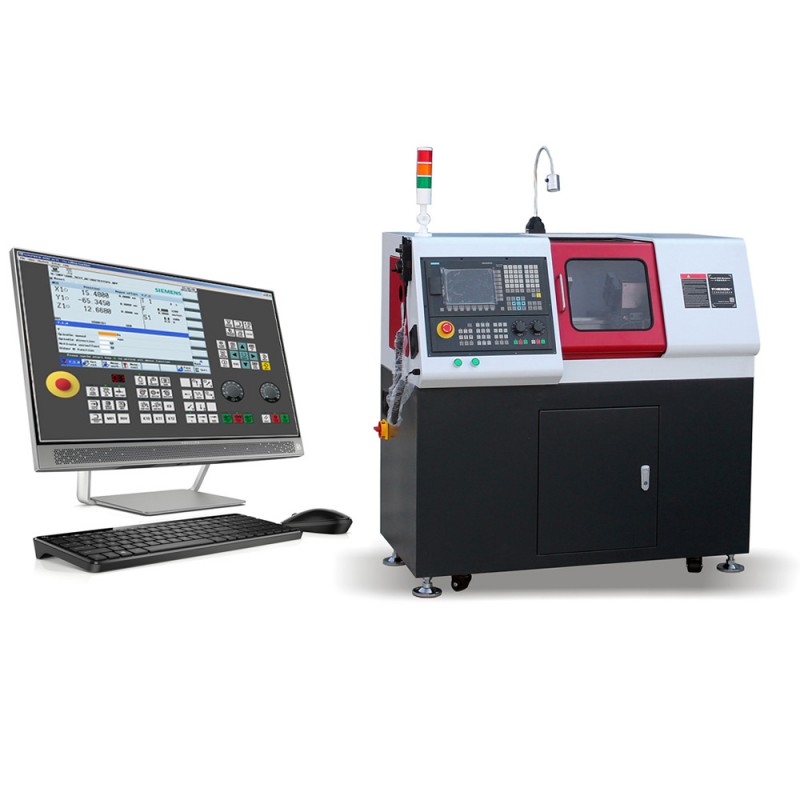

數字化仿真及加工一體機，由西門子虛擬仿真系統+物理機床組成，同時具備仿真加工和CNC加工的功能，學員可以先在西門子虛擬仿真系統上編程，并進行仿真切削加工，完成后可以將仿真的結果直接發送到數控機床上進行CNC加工，仿真加工與CNC加工結果完全一致。
|
技術參數 |
|
|
主要性能特點 |
使用220伏電壓，全封閉加透明有機玻璃結構、優質鑄鐵材料鑄造、采用高精度研磨滾珠絲桿； |
|
精度 |
重復定位精度：0.02mm |
|
XZ軸行程 |
縱向（X軸）：90 mm |
|
編程軟件 |
MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等 |
|
主軸轉速 |
100~1800 轉/分鐘 (G代碼控制轉速) |
|
XZ軸電機 |
400W伺服電機 |
|
回轉直徑 |
210mm |
|
夾持工件直徑 |
1-80mm |
|
主軸通孔 |
26mm |
|
電動刀架工位 |
4工位 |
|
刀架角度/精度 |
360 °/0.005mm |
|
冷卻系統 |
水冷 |
|
車螺紋功能 |
有 |
|
主軸/尾軸孔錐度 |
莫氏4號/莫氏2號 |
|
電子手輪 |
4軸三檔電子手輪 |
|
數控系統 |
西門子808D工業面板數控系統 |
|
主軸輸出功率 |
1.2kw |
|
機床總功率 |
2kw |
|
使用電源 |
AC380V/50Hz |
|
凈重/毛重 |
280/320kg |
|
外型尺寸 |
1170×700×1300mm |
|
包裝尺寸 |
1200×860×1500mm |
|
隨機配件 |
冷卻系統、電子手輪、三爪卡盤鑰匙、呆頂尖、內六角扳手、油壺、雙頭扳手、卡盤反爪、外圓端面車刀、機床硬件說明書、數控系統編程說明書、數控系統操作說明書 |
