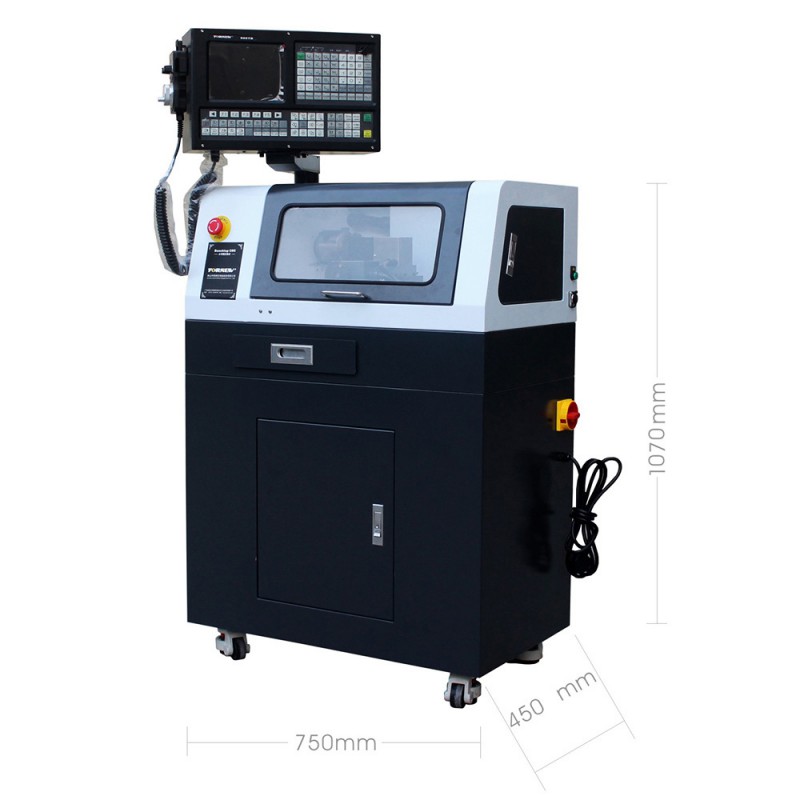

點擊圖片查看原圖
產品特點
1、 適合校園創客、創新工作室科技制作加工零件、理實一體化數控專業培訓、企業科研單位加工小零件。
2、 滿足初學數控人群入門，又滿足職業學習數控操作人，可以直用第三方編程軟件圖形直接生產G代碼程序(圖形化編程)，也可以手工編程，加工材料廣泛（銅、鋁、塑料、有機玻璃等材料），加工精度高，機器堅固穩定耐用。
3、 配置專業的工業級面板數控系統(機器帶有面板系統，不需要另外電腦)，不再擔心機床出故障，更安全、更穩定、更耐用；帶圖形仿真功能，完善的自診斷功能，實時顯示出現異常立即報警，保證操作安全性，帶電子手輪，方便手動操作。
4、 使用220伏電壓、采用透明有機玻璃與金屬鈑金全封閉結構，提高使用的安全性和觀摩性，采用精選的優質鑄鐵材料鑄造、采用高精度研磨滾珠絲桿，保證機器加工精度，占地0.5平方米，具有實際加工能力和精度的實用型機床。
5、 采用ISO標準G代碼編程，支持M代碼及S代碼，全面兼容FANUC，三菱G代碼和多種CAD/CAM軟件（ MasterCAM、UG、CAXA等軟件編程等）；支持強大的B類宏解析功能,方便用戶開發自己的運動控制程序。
|
技術參數 |
|
|
主要性能特點 |
1、 臺式、使用220伏電壓，全封閉加透明有機玻璃結構、優質鑄鐵材料鑄造、采用高精度研磨滾珠絲桿； 2、 搭載980TB工業面板數控系統； 3、 執行國際通用標準G代碼編程，支持M代碼及S代碼，兼容FANUC，三菱G代碼和多種CAD/CAM軟件（ MasterCAM、UG、CAXA等軟件編程等）； 4、 主要加工材料：銅、鋁合金、PVC塑料、有機玻璃等 |
|
精度 |
重復定位精度：0.02mm 系統分辨率：0.001mm |
|
XZ軸行程 |
縱向（X軸）：70 mm 橫向（Z軸）：160 mm |
|
安全防護等級 |
IP54,全封閉結構 |
|
加工螺紋螺距范圍 |
帶主軸編碼器，（0.15~2mm公英制均可） |
|
通訊接口 |
USB接口、COM口等多種通訊方式 |
|
編程軟件 |
MasterCAM、UG、CAXA等 |
|
主軸轉速 |
100~2500 轉/分鐘 (數控系統G代碼控制轉速) |
|
回轉直徑 |
140mm |
|
夾持工件直徑 |
1-60mm |
|
主軸通孔 |
10mm |
|
工作臺有效尺寸 |
140mm×90mm |
|
主軸孔莫氏錐度 |
MT2 |
|
尾座孔莫氏錐度 |
MT1 |
|
電子手輪 |
4軸三檔電子手輪 |
|
數控系統 |
980TB工業面板數控系統 |
|
輸出功率 |
350W |
|
使用電源 |
AC220V/50Hz |
|
凈重/毛重 |
50/60kg |
|
外型尺寸 |
750×450×450mm |
|
包裝尺寸 |
850×470×470mm |
|
隨機配件 |
三爪卡盤鑰匙、頂尖 、T形螺母、內六角扳手、油壺、雙頭扳手、鉤頭扳手、卡盤反爪、機夾外圓端面車刀、機床硬件說明書、數控系統編程說明書、數控系統操作說明書 |
