桌上五軸機床是育能公司根據新的已頒發實行的職業教育法，公司為落實新修訂的《職業教育法》精神，提高職業教育人才培養質量，開展職業教育體驗活動等要求，同時也為更好地服務智能制造、工業物聯網相關專業建設和職業教育示范性項目而研發出的一款“桌上五軸機床”，該產品是科技部國家重點研發計劃產品之一，是高端制造領域中外人文交流人才培養基地配套產品之一。



1、外型幾何尺寸小：外形尺寸在長930mm、寬750mm、高920mm以內；

2、單臺耗電少：一般單臺耗電在1KVA以下，并使用220v/單相電源；

3、后續材料消耗少：使用小尺寸坯料做學生實習加工，消耗相當于生產型機床的1/10；

4、具有數控加工基本功能：具有大型數控機床ISO G代碼格式編程和加工、手工編程和操作、自動程序加工等功能；

5、具有教學特點：編程與操作簡便易行、數控軟件具有加工仿真和脫機加工仿真、機床護罩外殼及安全門保護裝置，可使學生觀察機床結構和工作狀態等；

6、具有高安全性：凡是有可能造成人及事故的地方均有安全保護設置，例如防護門安全開關、切屑防護罩、電路漏電保護、安全電源插座、機械棱角插上保護等措施。

相對于大型生產型五軸數控機床，桌上五軸機具有以下優越性：

1、適合青少年“好奇、好動、好學”的特點，使學生學習積極性和潛能得到更好的發揮；

2、占地少，一定的教室空間可以增加8~10倍的實習工位數；

3、耗電和實習材料消耗少，可以增加學生實習的課時；

4、帶班師資少，大約節省五分之一的師資力量；

5、安全系數高可以避免人機事故的發生

6、大型生產型五軸數控機床用于專業教學后期階段的生產實習，桌上五軸機床用于專業教學前期的實習，互為補充，形成一條科學合理的教學鏈條。

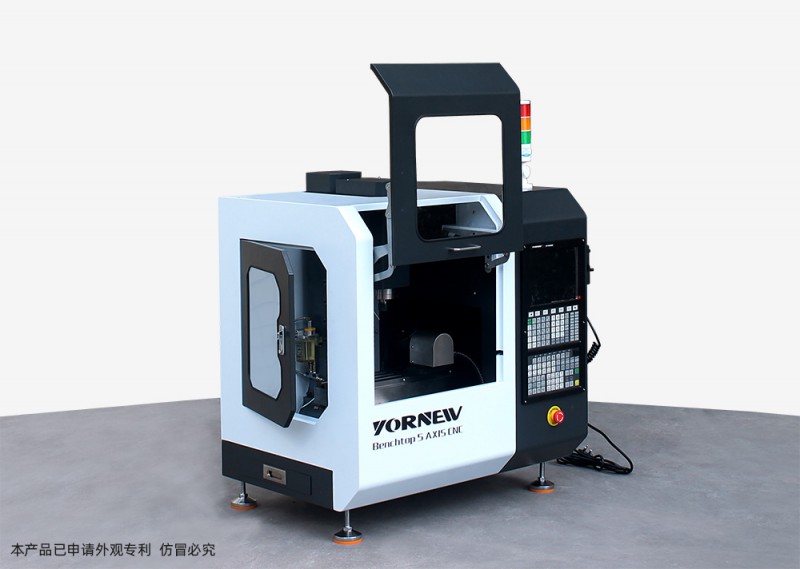

床身及回轉臺結構：鑄鐵立式結構，XYZ軸直線導軌，主軸立柱帶動刀具移動，BC軸搖籃式轉臺，高精度詣波減速機，全封閉防護罩，抬起式單門（氣動門）

工件冷卻裝置：內置風冷，使用0.6帕氣壓，M指令控制

線性軸定位精度：0.02mm

線性軸重復定位精度：0.01mm

旋轉軸定位精度：16"

旋轉軸重復定位精度：12"

X/Y/Z行程：220×120×200mm

B軸行程：+30～-120°

C軸行程：+/- N×360°

最大加工范圍：Φ100×180mm

主軸錐柄：MT3

主軸最大功率：550w

主軸最高轉速：3500rpm

最大夾持刀具直徑：Φ16mm

工作臺尺寸: Ø100/460×130mm

工作臺承重：15kg

T型槽：12 mm/3

X/Y/Z軸移動速度：2000mm/min

回轉軸移動速度移動速度：B/C軸：≥50r/min

數控系統： M5工業級五軸聯動控制系統

電子手脈：5軸三檔電子手脈

使用電壓：AC220V/50H

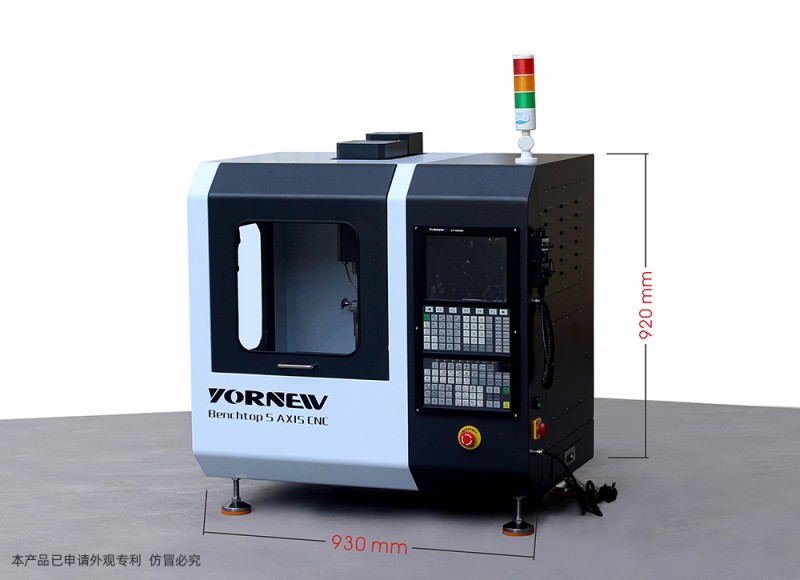

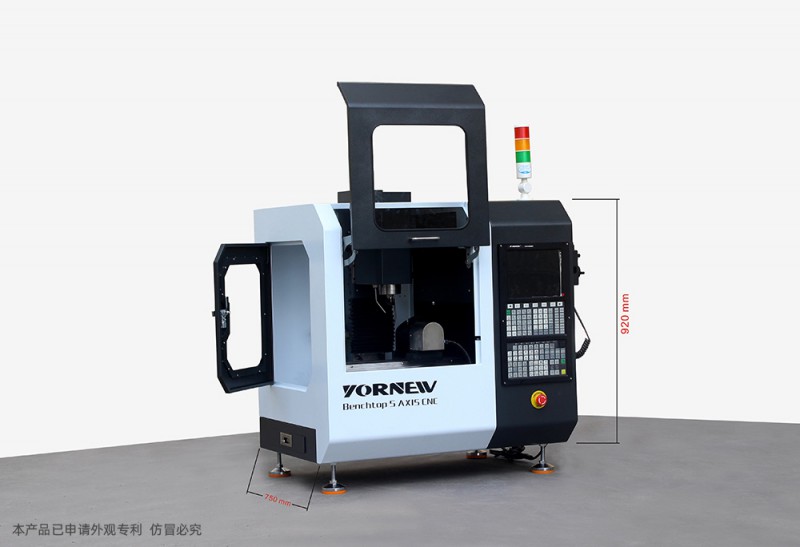

外形尺寸：930×750×920mm

凈重/毛重：180kg/220kg
