顯著特點

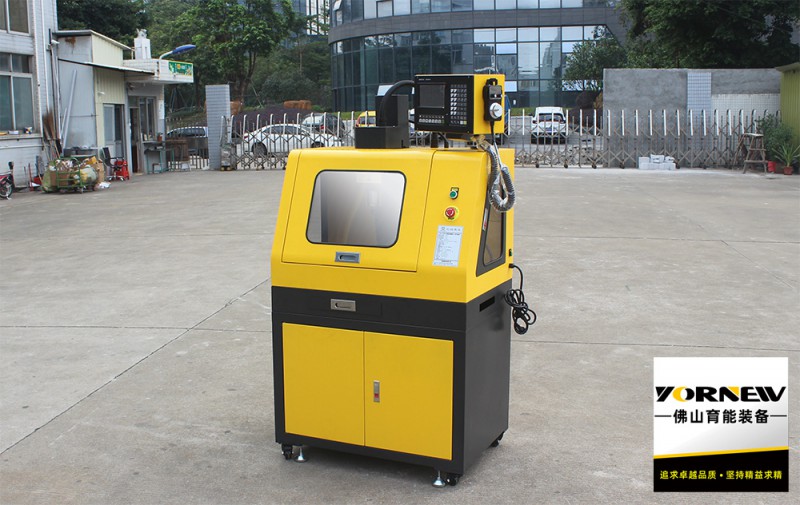

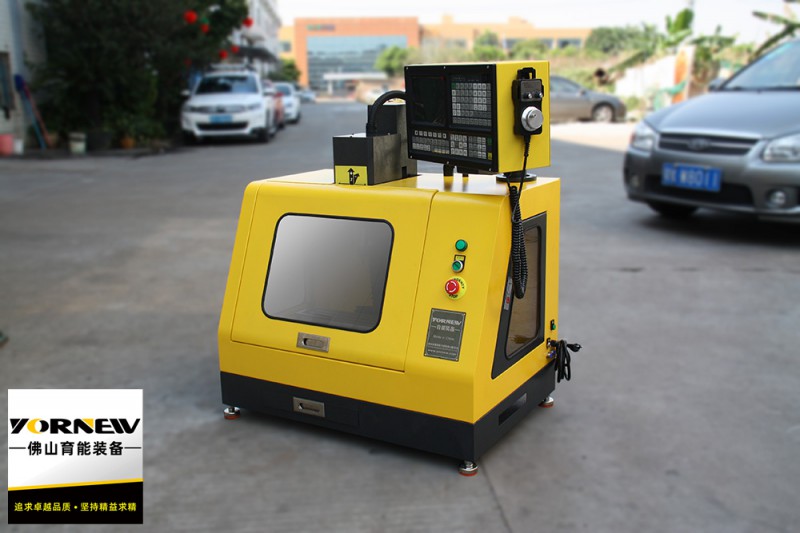

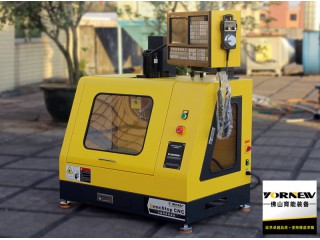

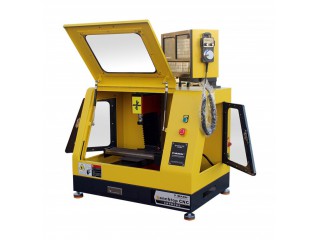

1、采用透明有機玻璃與金屬鈑金全封閉結構，通過歐盟CE安全認證，使用220伏電壓、安裝有門保護安全開關、提高使用的安全性和觀摩性，采用精密直線導軌、精選優質鑄鐵材料鑄造、采用高精度研磨滾珠絲桿、 XYZ各軸配置有集中式潤滑油路系統，保證機床的加工精度；占地0.5平方米，具有實際加工能力強大
2、廣泛用于創客空間、創新工作室科技制作加工零件、理實一體化專業數控培訓、企業科研單位加工小零件。
1、 3、采用ISO標準G代碼編程，支持M代碼及S代碼，兼容FANUC，三菱G代碼和多種CAD/CAM軟件（MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等軟件編程等），圖形化編程。
|
技術參數 |
|
|
主要性能特點 |
全封閉加透明有機玻璃結構、通過歐盟CE安全認證、采用高精度直線導軌、優質鑄鐵材料鑄造、采用高精度研磨滾珠絲桿；搭載980MC工業級4軸聯動數控系統； 執行通用標準G代碼編程，支持M代碼及S代碼，兼容FANUC，三菱G代碼和多種CAD/CAM軟件（MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等編程軟件）； 主要加工材料：鋼、鐵、銅、鋁合金、PVC塑料、有機玻璃等 |
|
精度 |
重復定位精度：0.01mm 系統最小指令增量：0.0001mm |
|
XYZA軸行程 |
橫向（X軸行程）：220mm 縱向（Y軸行程）：120mm 垂直（Z軸行程）：200mm 旋轉（A軸行程）：360度，詣波減速 |
|
工作臺面尺寸 |
460×130mm |
|
工作臺T形槽尺寸/數量/間距 |
12/3/24 |
|

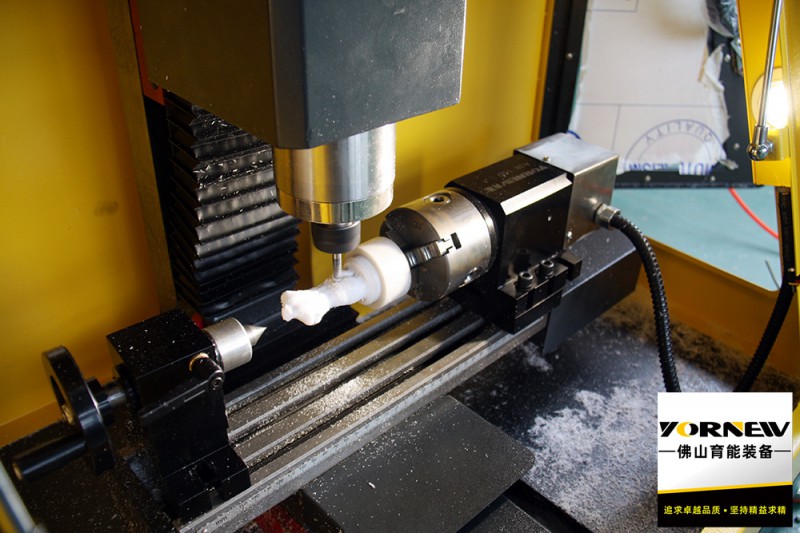

分度頭轉速范圍 |
0-50RPM |
|
分度頭最大夾持外徑 |
60mm |
|
減速比 |
100:1 |
|
頂尾座行程 |
50mm |
|
鉆孔容量 |
13mm |
|
端面銑容量 |
16mm |
|
表面銑容量 |
60mm |
|
主軸轉速 |
100~3500 轉/分鐘 |
|
XYZ軸快速移動速度 |
2000mm/min |
|
XYZ軸導軌 |
精密直線導軌 |
|
XYZ軸滾珠絲桿規格 |
1605 |
|
安全認證 |
歐盟CE安全檢測認證 |
|
油路潤滑系統 |
集中多路導管式 |
|
工件冷卻 |
風冷 |
|
電子手輪 |
4軸三檔電子手輪 |
|
數控系統 |
980MC工業級數控系統 |
|
主軸功率 |
750W |
|
整機功率 |
1.1KW |
|
使用電源 |
AC220V/50Hz |
|
凈重/毛重 |
165/185kg |
|
外型尺寸 |
850×650×1000mm |
|
包裝尺寸 |
950×700×1200mm |
