設備簡介

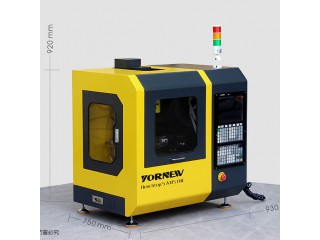

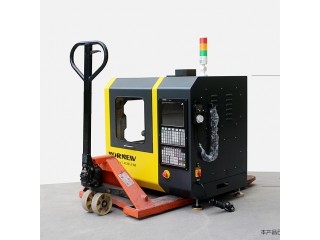

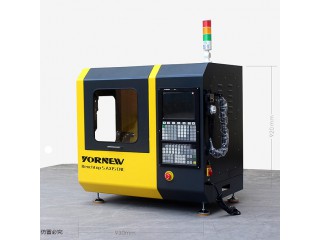

MX220實驗室用五軸數控機床是一款桌面式微型五軸聯動數控機床，適用于小型精密五軸零件及各種各樣的復雜零件加工；具有體積小、重量輕、搬運方便、操作靈活等優點；使用220伏電壓，配置工業級五軸聯動控制系統面板, 10英寸彩色液晶豎屏，帶5軸三檔電子手脈；機床具有X、Y、Z三個直線軸和兩個旋轉軸（B軸+C軸）五個坐標軸，X、Y、Z直線軸采用直線導軌，BC兩個旋轉軸采用諧波減速機，保證高精度和高穩定性；具有一次裝夾、任意曲面加工、復合工藝加工等優勢、操作便利；具有性價比高、性能穩定、故障率低、維護成本低等優點；
|
序號 |
項目內容 |
技術參數 |
|
1 |
床身及回轉臺 |
結構：鑄鐵立式結構，XYZ軸直線導軌，主軸立柱帶動刀具移動 回轉軸：BC軸搖籃式轉臺，高精度詣波減速機 |
|
2 |
全封閉防護罩，垂直升降門（氣動門） |
|
|
3 |
工件冷卻裝置 |
冷卻裝置為內置風冷，使用0.6帕氣壓，M指令控制 |
|
4 |
線性軸精度 |
定位精度：0.02mm |
|
重復定位精度：0.01mm |
||
|
5 |
旋轉軸精度 |
定位精度：16" |
|
重復定位精度：12" |
||
|
6 |
軸移動行程 |
X/Y/Z行程：220×120×200mm |
|
7 |
B軸行程：+30～-120° |
|
|
8 |
C軸行程：+/- N×360° |
|
|
10 |
機床主軸 |
主軸錐柄：MT3 |
|
11 |
主軸功率：750W |
|
|
12 |
主軸轉速：3500rpm |
|
|
13 |
夾持刀具直徑：Φ16mm |
|
|
14 |
工作臺參數 |
工作臺尺寸: Φ100/460×130mm |
|
15 |
工作臺承重：15kg |
|
|
16 |
T型槽：12 mm/3 |
|
|
17 |
線性軸移動速度 |
X/Y/Z軸：2000mm/min |
|
18 |
回轉軸移動速度 |
B/C軸：≥50r/min |
|
19 |
數控系統 |
YORNEW M5工業級五軸聯動控制系統面板 |
|
20 |
電子手脈 |
5軸三檔電子手脈 |
|
21 |
使用電壓 |
AC220V/50H |
|
22 |

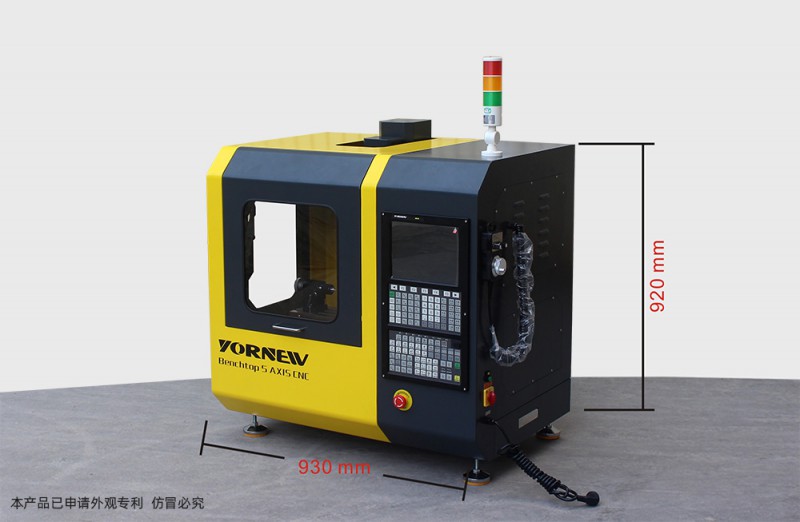

外形尺寸 |
930×750×920mm |
|
23 |
凈重/毛重 |
180kg/220kg |
