西門子

規格型號

GDB161.9E GDB131.9E GDB331.9E

編號

GDB161.9E GDB131.9E GDB331.9E

計量單位

1臺

付款方式

面議

參考價格

99999

價格單位

人民幣

供貨量

不限

說明書，報價手冊及驅動

暫無相關下載

其他資料下載

暫無相關下載

產地

德國

發貨地

青島

產品詳情

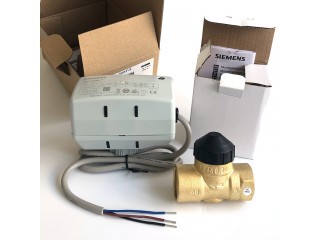

西門子電動球閥執行器 GDB161.9E GDB131.9E GDB331.9E



西門子球閥執行器GDB161.9E,GDB131.9E,GDB331.9E

西門子電動球閥執行器 GDB161.9E GDB131.9E GDB331.9E 適用于西門子兩通球閥VAI61...系列和三通球閥VBI61...系列





西門子電動球閥執行器 GDB161.9E GDB131.9E GDB331.9E

適用于西門子兩通球閥VAI61...系列和三通球閥VBI61...系列

AC 24 V/AC 230 V

三位控制或模擬量調節的電動執行器，帶 0.9 米長電線。

西門子電動球閥執行器 GDB161.9E GDB131.9E GDB331.9E用途

? 適用于西門子 DN15 至 DN50 的二通/三通螺紋球閥

? 適用于使用模擬量調節 (DC 0–10 V) 或三位控制的球閥

西門子電動球閥執行器 GDB161.9E GDB131.9E GDB331.9E型號概覽

GDB161.9E

電源：AC24V

扭力：5Nm

控制信號：DC 0–10 V

手動調節：按下齒輪組脫離按鈕，即可手動調節執行器

運行時間：150 s (50 Hz) / 125 s (60 Hz)

GDB131.9E

電源：AC24V

扭力：5Nm

控制信號：三位

手動調節：按下齒輪組脫離按鈕，即可手動調節執行器

運行時間：150 s (50 Hz) / 125 s (60 Hz)

GDB331.9E

電源：AC230V

扭力：10Nm

控制信號：三位

手動調節：按下齒輪組脫離按鈕，即可手動調節執行器

運行時間：150 s (50 Hz) / 125 s (60 Hz)

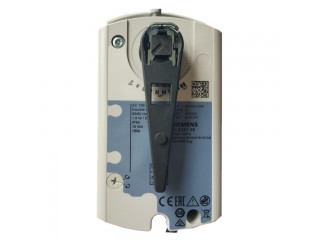

操作

手柄能夠驅動執行器到 0° 至 90° 間的任何位置。壓下脫離按鈕即可操作手柄。

釋放脫離按鈕，出現從控制器傳輸過來的控制信號時，控制信號優先決定閥位。

接線端子

GDB161.9E GDB131.9E

G    1    紅色   RD    火線   AC 24 V

G0   2    黑色   BK    中線

Y2   6    紫色    VT     定位信號 AC 0 V，順時針

Y1   7    橙色   OG    定位信號 AC 0 V，逆時針

Y    8    灰色    GY    定位信號 DC 0–10 V

U    9    粉色    PK   位置指示 DC 0–10 V

GDB331.9E

N    4    藍色BU    中線

Y2   6    黑色BK    控制信號 AC 230 V，順時針

Y1   7    白色WH    控制信號 AC 230 V，逆時針

尺寸西門子電動球閥執行器 GDB161.9E GDB131.9E GDB331.9E西門子電動球閥執行器 GDB161.9E GDB131.9E GDB331.9E西門子電動球閥執行器 GDB161.9E GDB131.9E GDB331.9E西門子電動球閥執行器 GDB161.9E GDB131.9E GDB331.9E西門子電動球閥執行器 GDB161.9E GDB131.9E GDB331.9E西門子電動球閥執行器 GDB161.9E GDB131.9E GDB331.9E
