西門子

結構形式

整體式

安裝方式

控制室安裝

LD指令處理器

軟PLC

I/O點數

32

功能

控制設備

工作電壓

24V

輸出頻率

30Hz

處理速度

6μs

程序容量

30

數據容量

60

產品認證

CE

環境溫度

80℃

環境濕度

10%

加工定制

否

重量

1kg

外形尺寸

10.30 x 11.00 x 7.40mm

可售賣地

全國

型號

超聲波流量計





【標題】







得出的 ASCII 字符數（或長度）就是輸出緩沖區的大小，它的值在 3 到 15 個字節或字符



之間。



實數格式最多支持 7 位有效數字。嘗試顯示 7 位以上的有效數字將導致舍入錯誤。



下圖顯示了 RTA 指令的格式操作數 (FMT)。通過 ssss 字段分配輸出緩沖區的大小。0、



1 或 2 個字節大小無效。輸出緩沖區中小數點右側的位數由 nnn 字段分配。nnn 字段的有



效范圍是 0 到 5。如果分配 0 位數到小數點右側，則轉換后的值無小數點。如果 nnn 的



值大于 5 或者分配的輸出緩沖區太小以致無法存儲轉換后的值，則使用 ASCII 空格填充



輸出緩沖區。c 位使用逗號 (c=1) 還是小數點 (c=0) 作為整數部分與小數部分之間的



分隔符。



下圖給出了一個數值作為示例，其格式為使用小數點 (c=0)、小數點右側有一位



(nnn=001)、緩沖區的大小為六個字節 (ssss=0110)。







ASCII 輸出數字格式



正值寫入輸出緩沖區時不帶符號。



負值寫入輸出緩沖區時帶前導負號 (-)。



小數點左側的前導零會被隱藏，但與小數點相鄰的數字除外。



輸出字符串中的值為右對齊。



實數：小數點右側的值被舍入為小數點右側的位數。



實數：輸出字符串的大小必須比小數點右側的位數多至少三個字節。







　　輸出字符串的長度始終為 8 個字符。輸出緩沖區中小數點右側的位數由 nnn 字段分配。nnn 字段的有效范圍是 0 到 5。如果分配 0 位數到小數點右側，則轉換后的值無小數點。



　　對于 nnn 大于 5 的值，輸出為 8 個 ASCII 空格字符組成的字符串。c 位使用逗號



　　(c=1) 還是小數點 (c=0) 作為整數部分與小數部分之間的分隔符。格式的有效 4 位必



　　須是零。



　　下圖還給出了值的示例，其格式為：使用小數點 (c = 0)，小數點右側有三位數 (nnn =



　　011)。OUT 處的值為下一字節地址中存儲的字符串的長度。

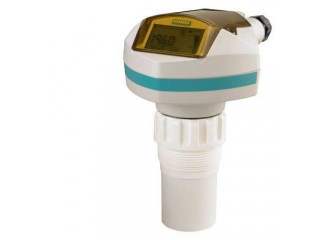

　　西門子超聲波流量計大量庫存



輸出字符串的長度始終為 12 個字符。輸出緩沖區中小數點右側的位數由 nnn 字段。



nnn 字段的有效范圍是 0 到 5。如果分配 0 位數到小數點右側，則該值不顯示小數點。對



于 nnn 大于 5 的值，輸出為 12 個 ASCII 空格字符組成的字符串。c 位使用逗號



(c=1) 還是小數點 (c=0) 作為整數與小數部分之間的分隔符。格式的高 4 位必須是零。



下圖還給出了一個值的示例，其格式為：使用小數點 (c = 0)，小數點右側有四位數 (nnn



= 100)。OUT 處的值為下一字節地址中存儲的字符串的長度。







CPU 使用的實數格式最多支持 7 位有效數字。嘗試顯示 7 位以上有效數字會產生舍入錯



誤。



輸出字符串的長度由 ssss 字段。0、1 或 2 個字節大小無效。輸出緩沖區中小數點右



側的位數由 nnn 字段分配。nnn 字段的有效范圍是 0 到 5。如果分配 0 位數到小數點右



側，則該值不顯示小數點。如果 nnn 大于 5，或者因分配的輸出字符串長度太小而無法存



儲轉換的值，則會用 ASCII 空格字符填充輸出字符串。c 位使用逗號 (c=1) 還是小數



點 (c=0) 作為整數與小數部分之間的分隔符。



下圖還給出了一個值的示例，其格式為：小數點 (c = 0)，小數點右側有一位數 (nnn =



001)，輸出字符串的長度為 6 個字符 (ssss = 0110)。OUT 處的值為下一字節地址中存儲



的字符串的長度。
