品牌

德國VEGA威格

加工定制

是

檢測量程

5m、10m、15m 、25m(根據實測量程選定)

測量精度

0.25%~0.5%(標準條件)

工作電壓

AC220V/3W、DC24V/1W,防雷裝置內置(可定制12V供電)v

顯示分辨率

1mm

工作頻率

50HZ

工作溫度

60℃

適用范圍

酸、堿、鹽等防腐領域

外形尺寸

97 x 140 x 250mm

可售賣地

全國

型號

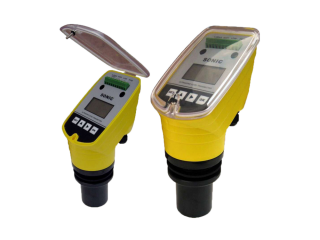

YEH-KJ2X/4X超聲波液位計

　一.產品概述



　　超聲波物(液)位儀是一種智能型非接蝕式物（液）位測量儀表。產品具有自動功率調整,增益控制.溫度補償.采用先進的檢測技術和計算技術.提高儀表的測量精度,對干擾回波有抑制功能.保證測量結果的真實。產品可廣泛用于各種液體的液位和固體的物位的測量.也可用于距離的測量。



　　二.產品特點



　　1.電路設計從電源部分起就選用高質量的電源模塊，元器件選擇高穩定可靠的器件.2.聲波智能技術，使儀表的精度大大提高，液位精度達到0.3%，能夠抗各種干擾波.4.儀表的所有輸入、輸出線均具有防雷、防短路功能5.儀表顯示屏可加背光顯示（專利技術），在夜晚可以清晰的看到表頭的顯示，在強太陽光下可以清晰的看到儀表顯示



　　6.可編程繼電器輸出：繼電器可編程，每個繼電器可設置成高位、低位報警或關閉



　　擁有全新的信號處理技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點，廣泛應用于石油、化工、水處理、水利、鋼鐵、煤礦、電力以及食品加工等行業，適用酸、堿、鹽、防腐、高溫、防爆等各種領域。本儀器可通過4～20mA 或RS485（Modbus 協議）連接到各種DCS 系統中，為工業的自動化運行，提供實時的液位數據。



　　三.產品優點：



　　1.自動跟蹤環境溫度對距離值實行補償。



　　2.具有2路或4路限值設定，可用于液位段式或位式控制。具有RS485/232串行數據輸出或4～20mA及0~20mA模擬量輸出或1～5V及0～5V模擬量輸出（定制）。



　　3.具有“回波智能識別”功能和“中斜率”數字濾波功能。



　　4.針對不同測量目標，用戶可從100次～0.1次/秒設定檢測周期；



　　5.具有液位/距離測量模式選擇，既可測距也可測位。



　　6.可通過鍵盤操作，在工作中關閉顯示，以節省能源。



　　7.物位或距離數據直接由LCD液晶現場顯示并遠傳。



　　8.夜間時，可打開LCD顯示的背光燈，便于觀看調試。



　　9.具有1～15級發射功率選擇，可根據工況環境隨時設定修改。



　　10.具有溫度補償、窗口鎖定及抗干擾糾錯功能、介質聲速調整等功能（定制）。



　　11.具有滿量程起點和終點任意數字化平移的功能。



　　12.具有聲波渡越區溫差補償人工數碼修正平臺。



　　13.LCD顯示時，顯示信息十分豐富，從物位、重量、溫度、到電流、電壓、限值開關狀態等信息全部顯示在液晶屏上，



　　14.使用戶對儀器工作狀態了如指掌。（定制）



　　15.可選購總線遠程主機，一臺主機管理1～99臺分機，主機具有巡檢、定址、區間及統一限值功能。



　　四.產品參數



　　測量量程



　　5m,10m,15m



　　換能器材質



　　普通：ABS



　　防腐：PTFE



　　盲區



　　≤0.3m（5m/10m）



　　≤0.6m(15m)



　　分辨率



　　1mm（5m/10m）



　　2mm（15m）



　　誤差



　　≤1%



　　顯示



　　LCD液晶顯示屏



　　按鍵



　　三按鍵



　　輸入額定電壓



　　85-264VAC 50/60Hz



　　18-30VDC



　　輸出形式



　　二線制4-20mA



　　四線制4-20mA



　　選配：RS485/繼電器輸出



　　繼電器觸點容量



　　3A 250VAC/30VDC



　　環境溫度



　　-20～60℃



　　過程溫度



　　-20～80℃



　　過程壓力



　　常壓



　　電纜接口



　　M20x1.5



　　外殼材料



　　ABS



　　過程連接



　　螺紋



　　法蘭



　　防護等級



　　IP66/IP67



　　五.超聲波液位計如何選型



　　1.被測量的介質類型(液體還是固體，具體名稱：清水、污水、泥漿、汽油、柴油、甲苯、二氧化硫等)。如果是液體：液面是否有蒸汽、霧氣、泡沫、波浪、攪拌、漂浮物；如果是固體：是否有粉塵。



　　2.介質的低-高溫度，低-壓力。



　　3.介質的腐蝕性，如果是放在罐子內的，需要知道罐子的材質，有沒有防腐的襯里。



　　4 是否需要防爆,防腐。



　　5.測量范圍是幾米，要求盲區是多少。



　　6.工作環境：例如敞口的池子、有蓋板的池子、臥罐、立罐、球罐，罐子是否同大氣壓等。



　　7.工作電壓：24VDC還是220VAC



　　8.輸出信號：4～20mA電流 485通信輸出 繼電器輸出



　　9.設備形式：分體式還是一體式
