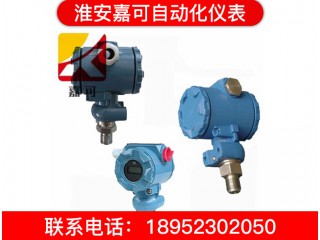

點擊圖片查看原圖壓力變送器
壓力變送器是工業實踐中最為常用的一種傳感器，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。下面就簡單介紹一些常用壓力變送器的原理及其應用、壓力變送器是用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將壓力信號轉變成4～20mADC信號輸出。
壓力變送器主要有電容式壓力變送器和擴散硅壓力變送器，陶瓷壓力變送器，應變式壓力變送器等。壓力變送器根據測壓范圍可分成一般壓力變送器（0.001MPa～35MPa）和微差壓變送器（0～1.5kPa），負壓變送器三種。
壓力變送器的主要作用把壓力信號傳到電子設備，進而在計算機顯示壓力其原理大致是：將水壓這種壓力的力學信號轉變成電流（4-20mA）這樣的電子信號壓力和電壓或電流大小成線性關系，一般是正比關系。所以，變送器輸出的電壓或電流隨壓力增大而增大由此得出一個壓力和電壓或電流的關系式壓力變送器的被測介質的兩種壓力通入高、低兩壓力室，低壓室壓力采用大氣壓或真空，作用在δ元（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。
壓力變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。
技術參數
|
測量介質 |
液體、氣體或汽體 |
||
|
測量范圍 |
量程代碼 |
量程范圍（KPa） |
測量范圍（KPa） |
|
3 |
0.8～7.5KPa |
-7.5～7.5KPa |
|
|
4 |
1.0～37.4KPa |
-37.4～37.4KPa |
|
|
5 |
4.7～186.8KPa |
-186.8～186.8KPa |
|
|
6 |
17.3～690KPa |
-690～690KPa |
|
|
7 |
51.7～2068KPa |
-2068～2068KPa |
|
|
8 |
172.3～6890KPa |
-100～6890KPa |
|
|
9 |
689～20680KPa |
-100～20680KPa |
|
|
0 |
413.7～41370KPa |
-100～41370KPa |
|
|
輸出信號 |
二線制，4～20mADC HART PROFIBUS-PA |
||
|
電 源 |
24VDC（正常工作電壓范圍12～36VDC） |
||
|
防爆標志 |
隔爆型：ExdⅡCT6，本安型：ExiaⅡCT6 |
||
|
防護等級 |
IP66 |
||
|
量程比 |
100：1 |
||
|
精度等級 |
0.075級、0.1級 |
||
|
穩定性 |
0.075級：36個月誤差為最大量程的±0.2% |
||
|
0.1級：36個月誤差為最大量程的±0.25% |
|||
主要優點
1、壓力變送器具有工作可靠、性能穩定等特點；
2、專用V/I集成電路，外圍器件少，可靠性高，維護簡單、輕松，體積小、重量輕，安裝調試極為方便；
3、鋁合金壓鑄外殼，三端隔離，靜電噴塑保護層，堅固耐用；
4、4-20mADC二線制信號傳送，抗干擾能力強，傳輸距離遠；
5、LED、LCD、指針三種指示表頭，現場讀數十分方便。可用于測量粘稠、結晶和腐蝕性介質；
6、高準確度，高穩定性。除進口原裝傳感器已用激光修正外，對整機在使用溫度范圍內的綜合性溫度漂移、非線性進行精細補償。
