型號 參數 |
sMAX04BM |
sMAX04BM-U100 |
sMAX04BM-CL100 |
|
|
相機 |
||||
|
傳感器型號 |
GSENSE2020BSI |
|||
|
傳感器類型 |
CMOS圖像傳感器 |
|||
|
光譜范圍 |
200nm-1100nm |
|||
|
像元尺寸 |
6.5µm x 6.5 µm |
|||
|
靶面尺寸 |
1.2” |
|||
|
分辨率 |
2048 x 2048 |
|||
|
幀率 |
72.5fps@2048x2048 72.5fps@1024x1024 |
89fps@2048x2048 100fps@1024x1024 |
108fps@2048x2048 108fps@1024x1024 |
|
|
內存 |
512MB (4Gb) |
|||
|
轉換增益 |
11bit |
1.03 |
||
|
12bit |
0.42(HCG) 13.33(LCG) |
|||
|
12bit CMS |
0.43 |
|||
|
12bit Global reset |
0.44(HCG) 1.92(LCG) |
|||
|
HDR 11HL |
0.58 |
|||
|
HDR 12HL |
0.54 |
|||
|
動態范圍 |
11bit |
61.38dB |
||
|
12bit |
59.73dB(HCG) 67.17dB(LCG) |
|||
|
12bit CMS |
64.12dB |
|||
|
12bit Global reset |
58.63dB(HCG) 61.27dB(LCG) |
|||
|
HDR 11HL |
91.83dB |
|||
|
HDR 12HL |
86.02dB |
|||
|
讀出噪聲 |
11bit |
1.69e- |
||
|
12bit |
1.72e-(HCG) 23.25e-(LCG) |
|||
|
12bit CMS |
1.07e- |
|||
|
12bit Global reset |
2.08e-(HCG) 6.62e-(LCG) |
|||
|
HDR 11HL |
0.97e- |
|||
|
HDR 12HL |
1.78e- |
|||
|
滿井電荷 |
11bit |
1.98ke- |
||
|
12bit |
1.67ke-(HCG) 53.07ke-(LCG) |
|||
|
12bit CMS |
1.71ke- |
|||
|
12bit Global reset |
1.78ke-(HCG) 7.66ke-(LCG) |
|||
|
HDR 11HL |
37.85ke- |
|||
|
HDR 12HL |
35.56ke- |
|||
|
信噪比 |
11bit |
32.97dB |
||
|
12bit |
32.22dB(HCG) 47.25dB(LCG) |
|||
|
12bit CMS |
32.34dB |
|||
|
12bit Global reset |
32.49dB(HCG) 38.85dB(LCG) |
|||
|
HDR 11HL |
45.78dB |
|||
|
HDR 12HL |
45.51dB |
|||
|
靈敏度 |
1.1x108e-/((W/m2).s)@550nm |
|||
|
暗電流 |
Typical: 0.45e-/s/pix@ -30℃ die temp |
|||
|

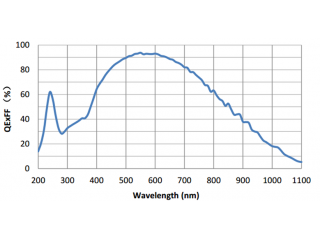

量子效率 |
95%@560nm |
|||
|
曝光時間范圍 |
12us-300s |
12us-10s |
12us-10s |
|
|
增益范圍 |
1x – 21x |
1x |
1x – 21x |
|
|
快門模式 |
卷簾快門 / 全局復位 |
|||
|
Binning模式 |
軟件2x2，3x3，4x4，硬件FPGA 2x2 |
|||
|
數據接口 |
USB3.0 |
USB3.0 |
Cameralink |
|
|
數字IO |
1路光耦隔離輸入，1路光耦隔離輸出，2路非隔離輸入輸出口 |
|||
|
數據格式 |
Mono 11 / Mono 12 / Mono 16 |
|||
|
制冷溫差 |
低于室溫40攝氏度 |
|||
|
一般參數 |
||||
|
供電方式 |
12V電源適配器供電 |
|||
|
功耗 |
<25W |
|||
|
溫度 |
工作溫度 -30~60℃，儲藏溫度-40~85℃ |
|||
|
濕度 |
20%-80%，無冷凝 |
|||
|
尺寸 |
80*80*101.5 |
|||
|
重量 |
860g |
|||
|
鏡頭接口 |
C接口 |
|||
|
軟件 |
提供SDK開發包 / ToupView / 基于Delsa采集卡的CLView軟件 |
|||
C:彩色； M:黑白；
|
其他硬件參數 |
|
|---|---|
|
光譜響應范圍 |
200-1100nm (各型號光譜響應范圍不同，詳細參數請查看各型號產品手冊) |
|
白平衡 |
ROI 白平衡/手動Temp-Tint調整/黑白相機不提供 |
|
色彩還原技術 |
Ultra-Fine顏色處理引擎/黑白相機不支持 |
|
捕獲/控制SDK |
Native C/C++,C#, DirectShow, Twain和Labview |
|
記錄方式 |
圖像和視頻(自由運行或觸發操作) |
|
制冷方式* |
雙級循環式熱電制冷系統，低于環境溫度40度以下，精準可控)(視傳感器型號略有差別) |
|
IO接口 |
1路光耦隔離輸入，1路光耦隔離輸出，2路直連GPIO |
|
相機工作環境 |
|
|
工作溫度（攝氏度） |
-10~ 50 |
|
貯存溫度（攝氏度） |
-20~ 60 |
|
工作濕度 |
30~80%RH |
|
貯存濕度 |
10~60%RH |
|
供電電源 |
外部電源供電，DC12V，3A |
|
軟件運行環境 |
|
|
操作系統 |
Microsoft® Windows® XP/ Vista / 7 / 8 /10 /11(32 & 64 位) OS X (Mac OS X) Linux |
|
計算機配置 |
CPU:Intel Core 2 2.8GHz 或更高 |
|
內存:2GB或更大 |
|
|
USB接口:USB3.0高速接口，兼容USB2.0接口 CL接口相機：PCIE插槽的電腦 |
|
|
顯示器:17”或以上 |
|
|
CD-ROM |
|
訂購代碼
傳感器型號與尺寸
像素(μm)
G光靈敏度
暗電流
動態范圍/SNR
FPS/分辨率
位深度
采樣平均
曝光時間
sMAX04BM
4.2M/GSENSE2020BSI(M,UV,RS)
1.2”(13.31x13.31)
6.5 x 6.5
1.1x108 (e-/((W/m2).s))
Peak QE 95% @560nm
0.45e-/s/pix@ -30℃
47.3dB(LCG)
91.8dB(HDR 16Bit)
72.5@2048 x2048(11-bit ADC)
72.5@1024 x1024(11-bit ADC)
8 Bit / HDR 16 Bit
1x1
2x2
12μs ~1h
sMAX04BM-U100
4.2M/GSENSE2020BSI(M,UV,RS)
1.2”(13.31x13.31)
6.5 x 6.5
1.1x108 (e-/((W/m2).s))
Peak QE 95% @560nm
0.45e-/s/pix@ -30℃
47.3dB(LCG)
91.8dB(HDR 16Bit)
89@2048 x2048(11-bit ADC)
100@1024 x1024(11-bit ADC)
8 Bit / HDR 16 Bit
1x1
2x2
12μs ~1h
sMAX04BM-CL100
4.2M/GSENSE2020BSI(M,UV,RS)
1.2"(13.31x13.31)
6.5 x 6.5
1.1x108 (e-/((W/m2).s))
Peak QE 95% @560nm
0.45e-/s/pix@ -30℃
47.3dB(LCG)
91.8dB(HDR 16Bit)
108@2048 x2048(11-bit ADC)
108@1024 x1024(11-bit ADC)
8Bit / 11bit / 12bit / HDR16Bit
1x1
2x2
12μs~10s
sMAX16AM-U3-CL
16.8M/GSENSE4040(M,UV,RS)
3.2”(36.9x36.9)
9x9
23.82 V/(lux-s)@600nm
Peak QE 74%@600nm
0.2 e-/s/pixel@0℃
49.3dB(LCG 2.8x)
83.4dB(HDR 16bit)
20@4096 x 4096（U3）
80@2048 x 2048（U3）
23@4096 x 4096（CL）
90@2048 x 2048（CL）
8Bit / 12bit / 16Bit
1x1
2x2
1x1
2x2
12μs~1h
sMAX16 AM -U3-CL-GPS
16.8M/GSENSE4040(M,UV,RS)
3.2”(36.9x36.9)
9x9
23.82 V/(lux-s)@600nm
Peak QE 74%@600nm
0.2 e-/s/pixel@0℃
49.3dB(LCG 2.8x)
83.4dB(HDR 16bit)
20@4096 x 4096（U3）
80@2048 x 2048（U3）
23@4096 x 4096（CL）
90@2048 x 2048（CL）
8Bit / 12bit / 16Bit
1x1
2x2
1x1
2x2
12μs~1h
sMAX16BM-U3-CL
16.8M/GSENSE4040BSI(M,UV,RS)
3.2”(36.9x36.9)
9x9
26.58 V/(lux-s)@550nm
Peak QE:90%@550nm
TBD
45.9dB(LCG 3x)
85dB(HDR 16bit)
20@4096 x 4096（U3）
20@2048 x 2048（U3）
23@4096 x 4096（CL）
23@2048 x 2048（CL）
8Bit / 12bit / 16Bit
1x1
2x2
1x1
2x2
12μs~1h
sMAX16 BM -U3-CL-GPS
16.8M/GSENSE4040BSI(M,UV,RS)
3.2”(36.9x36.9)
9x9
26.58 V/(lux-s)@550nm
Peak QE:90%@550nm
TBD
45.9dB(LCG 3x)
85dB(HDR 16bit)
20@4096 x 4096（U3）
20@2048 x 2048（U3）
23@4096 x 4096（CL）
23@2048 x 2048（CL）
8Bit / 12bit / 16Bit
1x1
2x2
1x1
2x2
12μs~1h
