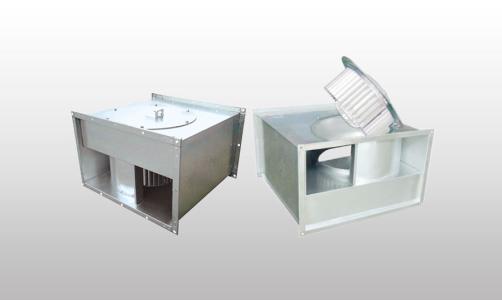

GDF系列離心式管道風機，系本公司吸取國外先進技術的基礎上加以改進制成的新型產品，該產品可直接與風管連接，性能好，運行平穩，噪聲低，結構合理緊湊，安裝方便，是九十年代填補國內空白替代進口產品。
二、 型號結構
葉輪由多個前向圓弧鋁合金葉片、前盤、后盤組成，均采用機械化模具制作而成，并經靜、動平衡校驗，運轉平穩可靠，具有良好的空氣動力性能。
機殼采用鍍鋅鋼板或不銹鋼板，經機械化模具加工后點焊接而成。結構牢固、合理緊湊。電機支座采用鍍鋅經機械化模具制作成形。
電機均用單支撐外旋電機，葉輪固定在電機外殼上，點擊支撐端固定在電機支座上，電機支座固定在機殼頂板上，由電機外殼旋轉直接驅動葉輪運轉。
三、 風機用途
該產品可廣泛用于賓館、商場醫院、影劇院、歌舞廳、禮堂、大專院校和科研單位，以及工業與民用建筑內的同風換氣。
四、 使用條件
輸送氣體的種類：空氣和其他不自然的、無腐蝕性的、對人體無害的氣體
氣體內的雜質：氣體內不許有粘性物質，所含的塵土及硬顆粒物大于120mg/m3.
氣體溫度使用范圍：-20℃~80℃。
該系列風機僅使用在室內安裝，并應按樣本主視圖方位安裝，不得上下顛倒安裝，不準側立安裝，否則會影響電機使用壽命。如需裝于室外，必須考慮電機的防雨措施。
五、 設計選用說明
該管道風機屬前向多翼型離心通風機，在相同風量，分壓情況下，其噪聲比軸流風機低的多。
本系列風機的風量、風壓、噪聲等參數是根據許多工程實際需要提出的，廣泛適用于公共場所的送、排風系統。
在該風機外殼頂面上標有出風方向的箭頭，可避免反向安裝，保證送、排風系列的下正常使用。
當被輸送低溫空氣有可能造成機殼和管道外表面結露時，應設計保溫層。風機的噪聲是在額定風量、風壓未接風管時距進風口一米處測得的平均數，配有進、排風管，則噪聲將有所衰減。對于噪聲要求較高的場合，應在進、排風管道上配置消聲彎頭或消聲器。風機配用單相（200v）電機的電源接線圖放置在風機電源接線盒內。
風機運行時振動小，一般不需采用減震措施。若設計認為有必要，可在風機支承外加減振橡膠或減振彈簧。
