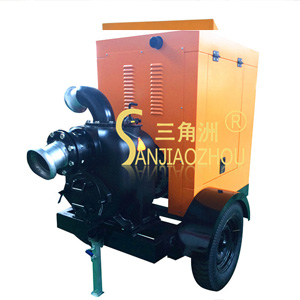

產品型號：KDZY-2
簡單介紹：流量50~120m3/h，揚程 8-80m
結構方式：移動式、固定式
柴油機品牌：上柴 、東風康明斯 、 道依茨 、菲亞特 、 萊恩、濰坊科發等。
主要用途：市政排污工程、防洪抗旱工程、農田灌溉工程等.
KDZY-2系列拖車式自吸式柴油水泵機組是在反復研究國內外同類技術的基礎上開發成功的一種結構新穎的產品。執行GB/T 5657-1995標準，發動機執行GB1147.1國家標準。該泵組集自吸和無堵塞排污于一體，采用柴油機驅動軸向回流外混式，并通過泵體、葉輪流道的獨特設計，使用時不需要安裝底閥和灌引水。泵組可吸排含有大顆粒固體和長纖維雜質液體，可廣泛適用于市政排污及防澇工程、農業灌溉等。該泵組具有結構簡單、自吸性能好、排污能力強、高效節能、使用維修方便。
使用條件：
1)環境溫度≤50℃，介質溫度≤80℃。
2)介質PH值鑄鐵材質為6-9.
3)介質重度不超過1240kg/m3。
4)自吸高度不能超過5.5米，連續吸水高度≤6，吸入管道長度≤12米。
型號說明:
工作原理：
KDZY-2系列柴油機自吸泵，主要由柴油機、聯軸器、泵頭、葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管、防雨機柜、二輪移動拖車等組成，泵的結構參見上圖。
泵的工作原理：泵體內設有儲液腔、并通過上方的回流孔和 下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統，泵停止工作后，泵內腔已儲有一定容積的液體，當泵啟動時，泵內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定真空度，達到自吸的作用。
二產品配置：
| 設備名稱 | 數量 | 備注 |
| 柴油機 | 1臺 | 與泵端匹配 |
| 自吸排污泵 | 1臺 | 上海黃河泵業 |
| 高彈柱銷聯軸器 | 1付 | 上海黃河泵業 |
| 泵組公用槽鋼底座 | 1套 | 上海黃河泵業 |
| 柴油機專用油箱 | 1只 | 上海黃河泵業 |
| 駱駝免維護蓄電瓶 | 1只 | 駱駝牌 |
| 排氣消聲器 | 1只 | 隨機 |
| 啟動開關 | 1只 | 儀表顯示、鑰匙開關、點火啟動。 |
| 黃色防雨機柜 | 1只 | 罩住發動機、二門飛翼門設計。 |
| 二輪移動拖車 | 1輛 | 汽車充氣輪胎、牽引掛條、轉向機構 |
| 選配部件： | ||
| 進水管每臺（套）配：襯鋼絲軟管 1條，保爾快速接頭1套。 | ||
| 出水管每臺（套）配：藍水帶1卷，保爾快速接頭1套。 | ||
| 吸水過濾頭1個。 | ||
