產品型號：KTL
簡單介紹：流量200~1500m3/h，揚程 20m
結構方式：移動式；
柴油機品牌：上柴 、東風康明斯 、 道依茨 、菲亞特 、 萊恩、濰坊科發等；
主要用途：主要應用于防汛抗旱,應急搶險,市政排水等領域；

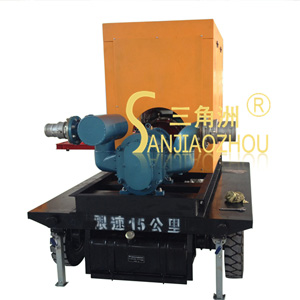

KTL系列拖車式柴油機凸輪泵是在反復研究國內外同類技術的基礎上開發成功的一種結構新穎的產品。執行GB/T 5657-1995標準，發動機執行GB1147.1國家標準。該泵是一種正排量自吸式旋轉活塞泵，其工作原理如下：當動力帶動傳動軸傳遞扭矩時，主動軸驅動齒輪箱內的一對同步齒輪及固定在泵軸上的二個轉子做相對運動，使泵吸入端產生真空，排出端形成負載壓力，來達到輸送液體介質的目的。泵連續轉動時，在轉子的相對作用下，泵軸每轉動一轉便由六次滿載的液體介質排出。動力機的轉向決定了泵輸送介質的方向，無正反轉之分，在規定的轉速范圍內泵的流量大小與泵的轉速成正比。可廣泛適用于市政排污及防澇工程、農業灌溉等。該泵組具有結構簡單、自吸性能好、排污能力強、高效節能、使用維修方便。配用多功能移動拖車。
使用條件：
1)環境溫度≤50℃，介質溫度≤80℃。
2)介質PH值材質為6-10.
3)介質重度不超過1240kg/m3。
4)自吸高度不能超過8-9米，連續吸水高度≤10，吸入管道長度≤120米。
型號說明：
工作原理：
轉子翼在泵殼內的圓周流道中旋轉。當轉子未嚙合時，持續旋轉會在吸入端口形成部分真空，使液體吸入泵內。兩轉子將轉子室分隔成幾個小空間，并按一定次序運轉。液體通過轉子順著容積流動的方向被輸送至出料口，當轉子在排放端口重新嚙合時形成壓力，液體從而被排出。泵輸出與速度成正比，并且流向可逆轉。
凸輪泵，又稱轉子泵、羅茨泵。其工作原理與羅茨風機相近。
凸輪泵主要部件設計與選材：
1.泵殼: ★ 整體鑄鋼一次成型★ 表面硬化處理；
2.耐磨襯板：耐磨合金鋼
3.所有易損件（包括軸向襯板）均可在泵腔內更換，無需拆卸泵體或管路。
4.軸承：單側雙軸承；浸泡在鑄造腔體內的潤滑油中，側面有排油孔。
5.軸：碳鋼材質；完全不與介質接觸；被油潤滑。
6.軸密封：機械密封
7.轉子：轉子泵轉子葉片采用三翼無脈沖螺旋設計，材料為優質丁晴橡膠（NBR），一次成型整體式模壓制造，壽命更長，密封好。內層轉子芯：球墨鑄鐵 橡膠全包覆
轉子泵確保轉子在二端剛性支撐下，長久運行，并且二端的支撐都裝 配機械密封，保證軸承不接觸輸送物料。確保軸不偏移，降低轉子及相關部件磨損量.中間隔離腔充滿潤滑油；泵采用在線式維護（MIP）,僅僅需要打開由O形圈密封的泵蓋。泵與柴油機采用直聯。
轉子泵可以輸送各種粘稠和含有顆粒物的流體，無堵塞、無纏繞、無脈動；泵的流量范圍大，從1到1800方，轉子泵結構緊湊, 占地面積小；轉子泵有多種類型的轉子可供選擇， 可以實現低脈動高效率的輸送。
轉子泵可以雙向運行，逆輸送，正抽吸，反轉即可以沖洗清理池底或清倉；轉子泵的軸不與流體介質接觸，轉子耐磨性好；泵腔間隙可調，磨損后無需即刻更換備件，調整間隙即右恢復泵的性能，備件費用節省50%以上。
轉子泵可以在線維修，檢修簡便；轉子泵腔內具有一個充滿潤滑液的隔離腔,潤滑液不僅可以潤滑機械密封,同時可以起到密封監測作用；轉子泵的大軸徑設計，避免了軸偏移引起的轉子磨損；獨特的平衡式集裝機封，專為惡劣工況設計，超長使用壽命，減少停機檢修頻率。采用轉子泵真空排水技術，無需加引水或真空輔助即可吸水，吸上高度8.5米，上水時間小于10秒，可以抽氣、液、固三相混輸，沒有最低液位限制，可以清底水（泥）。二產品配置：
| 設備名稱 | 數量 | 備 注 |
| 柴油機 | 1臺 | 與泵端匹配 |
| 凸輪泵 | 1臺 | 上海黃河泵業 |
| 高彈柱銷聯軸器 | 1付 | 上海黃河 |
| 泵組公用槽鋼底座 | 1套 | 上海黃河 |
| 柴油機專用油箱 | 1只 | 上海黃河 |
| 駱駝免維護蓄電瓶 | 2只 | 駱駝牌 |
| 排氣消聲器 | 1只 | 隨機 |
| 柴油機監控儀表箱 | 1只 | 油壓、油溫、轉速顯示， 鑰匙開關，按鈕啟動 |
| 黃色防雨機柜 | 1只 | 罩住發動機、二門飛翼門設計。 |
| 四輪移動拖車 | 1輛 | 汽車充氣輪胎、牽引掛條、轉向機構 |
| 選配部件 | ||
| 進水管每臺（套）配：保爾快速接頭1套。 | ||
| 出水管每臺（套）配：保爾快速接頭1套。 | ||
| 吸水過濾頭1個。 | ||
