S series stainless steel steam filters
在食品、生化、飲料、啤酒、醫藥等行業，生產工藝需要高品質的蒸汽，管道蒸汽中含有大量的雜質及冷凝水，一般粗過濾器無法濾除，不銹鋼蒸汽過濾器能滿足品質要求。
304或316L不銹鋼殼體，內外衛生級拋光。
特制不銹鋼燒結濾芯、鈦濾芯。
濾芯接口：插口、螺口
過濾精度：1~25μ。
接口選擇：卡盤、螺口、法蘭、焊管。壓力根據需要設計。
蒸汽濾芯選擇： S-filter、Donaldson、Dh。
索菲特蒸汽過濾器使用說明：
蒸汽流向：從外向內穿過濾芯，請根據殼體上箭頭方向安裝。
蒸汽過濾器標準配置為手動排水，可選配置為蒸汽疏水閥。
過濾器濾芯可用超聲波清洗機清洗再生；也可使用潔凈的壓縮空氣反吹。

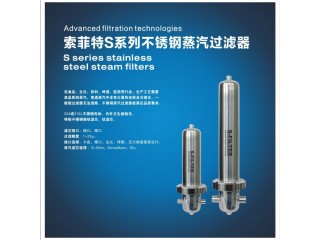

索菲特S系列不銹鋼蒸汽過濾器S series stainless steel steam filters
S系列蒸汽過濾器規格表： 1.0Mpa
|
型號 |
口徑 |
流量kg/h |
濾芯支數 |
濾芯型號 |
|
SS-15G-20 |
1/2” |
20 |
1 |
6005/* |
|
SS-20G-40 |
3/4” |
40 |
1 |
6005/* |
|
SS-25G-40 |
1” |
40 |
1 |
6005/* |
|
SS-40G-80 |
1-1/2” |
80 |
1 |
6010/* |
|
SS-40G-120 |
1-1/2” |
120 |
1 |
6012/* |
|
SS-40G-160 |
1-1/2” |
160 |
1 |
6020/* |
|
SS-50G-160 |
2” |
160 |
1 |
6020/* |
|
SS-50F-240 |
DN50 |
240 |
1 |
6030/* |
|
SS-65F-360 |
DN65 |
360 |
1 |
9030/* |
|
SS-65F-480 |
DN65 |
480 |
3 |
6020/* |
|
SS-80F-640 |
DN80 |
640 |
3 |
6030/* |
|
SS-100F-960 |
DN100 |
960 |
4 |
6030/* |
|
SS-125F-1200 |
DN125 |
1200 |
5 |
6030/* |
|
SS-150F-1440 |
DN150 |
1440 |
6 |
6030/* |
*代表精度：比如5μ。 更大流量根據實際工況設計。
采用Donaldson P-GS蒸汽濾芯的過濾器尺寸見S系列不銹鋼氣體過濾器。
過濾精度與蒸汽流量換算表：
|
過濾精度μ |
1 |
2 |
3 |
5 |
10 |
25 |
|
流量系數Q |
0.8 |
1 |
1.4 |
2 |
3 |
5 |
蒸汽壓力與蒸汽流量換算表：
|
蒸汽壓力bar |
2 |
4 |
7 |
10 |
|
流量系數Q |
1 |
2 |
3 |
4 |
鍋爐產汽量與管口對應表
|
鍋爐規格T |
0.2 |
0.5 |
1 |
2 |
4 |
6 |
10 |
20 |
|
管徑DN |
25 |
40 |
50 |
65 |
100 |
125 |
150 |
200 |
