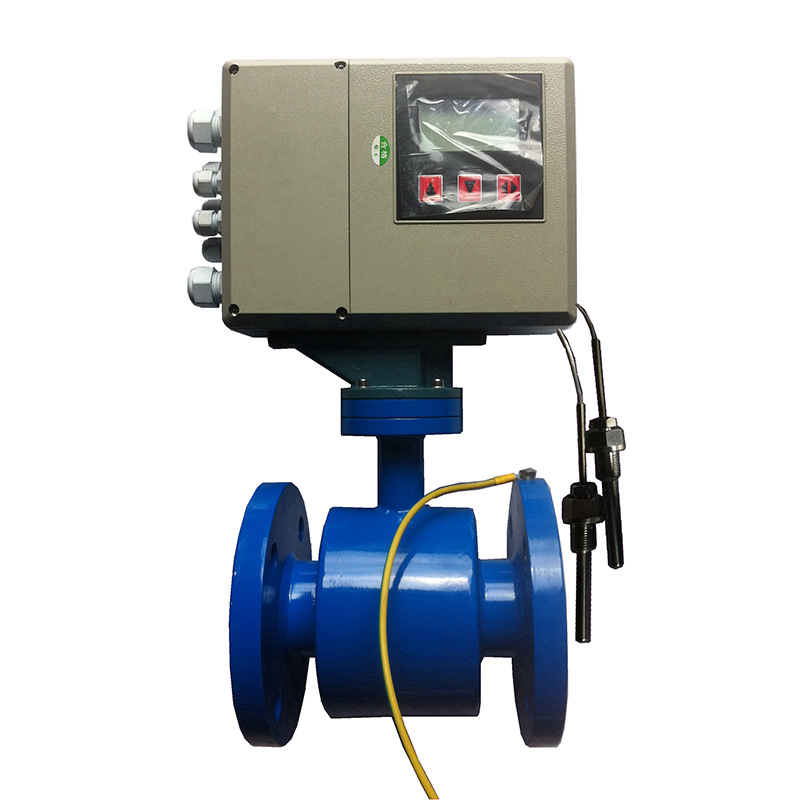

JN-2000RS 電磁式能量表應用領域：

空調系統，樓宇自控，計量收費系統，小區物業管理，商業廣場，實驗裝置，工廠工藝流程，覆蓋化工，礦產，紡織，印染，水利，環保，食品，制藥等等領域。

電磁能量表技術參數：

測量口徑 DN10~DN1000 工作電源 AC220v 市電

測量介質 冷凍水，冷卻水，熱水，空調循環水，液體冷媒介質，液體熱媒介質。 顯示方式 中文液晶顯示，雙儀表同步顯示流量

額定溫度 120℃ 顯示內容 瞬間流量，累積流量，瞬間熱量，累計熱量，累計冷量，進口溫度，出口溫度，溫差，熱焓，頻率，密度，當前時間，來停電記錄，日月年報表

內襯材料 氯丁橡膠，四氟，PO 電極材料 316L不銹鋼，HB,HC,Ta,Ti

額定壓力 1.0Mpa,1.6Mpa,2.5Mpa,4.0Mpa 顯示單位 KWH,GJ,MJ,KJ,用戶可定制

工作環境 0~50℃    IP65 輸出信號 4~20mA, RS485(需要加裝)

智能電磁型冷熱能量計流量范圍：

智能電磁流量計流量范圍表

被測流體必須具備一定的導電性，導電率≥5uS/cm。

最大流量和最小流量，必須符合下表中的數。(擴展流程范圍0.1～15m/s) ，建議按上下限的 70%來確定口徑。

內徑 mm 6 10 15 20 25 32 40

最小流量 L/ h 10.20 28.30 63.60 120.0 176.0 290.0 452.0

最大流量 L/h 1520 4240 9540 16960 26500 43420 67850

內徑 mm 50 65 80 100 125 150 200

最小流量 m 3 /h 0.700 1.190 1.800 2.820 4.410 6.360 11.30

最大流量 m 3 /h 106.0 179.0 271.0 424.0 662.0 954.0 1690

內徑 mm 250 300 350 400 450 500 550

最小流量 m 3 /h 17.60 25.40 34.60 45.20 57.20 70.60 85.50

最大流量 m 3 /h 2650 3810 5190 6780 8570 10600 12800

內徑 mm 600 700 800 900 1000 1100 1200

最小流量 m 3 /h 101.0 138.0 180.0 229.0 282.0 342.0 407.0

最大流量 m 3 /h 15200 20700 27100 34300 42400 51300 61000

電磁能量表實際高工作壓力必須小于流量計的額定工作壓力。

高工作溫度和最低工作溫度必須符合流量計規定的溫度要求。

確定是否有負壓情況存在。

您可以根據　如何正確選型表中的流量選擇相應的電磁流量計，若所選擇的電磁流量計的內徑與現在工藝管道的內徑不符，應進行縮管或擴營。

若管道進行縮管，應考慮由于縮管引起的壓力損失是否會影響工藝流程。

從產品價格上考慮，可以選擇較小口徑的電磁流量計，相對減少投資。

測潔凈水時，經濟流速是2～3m/s，測易結晶的溶液時，應適當地提高流速，以防止電磁流量計的電極被覆蓋。
