點擊圖片查看原圖|
型號 |
板框內尺寸 |
工作速度 |
壓痕切線長度 |
電機功率 |
機器重量 |
外形尺寸 |
|
PYQ401C |
750x520mm |
26±2 |
＜15m |
2.2Kw |
2000Kg |
1500x1320x1600mm |
|
PYQ203C |
930x670mm |
23±2 |
＜25m |
4 Kw |
3000 Kg |
1700x1550x1700 mm |
|
ML1100 |
1100x800mm |
22±2 |
＜30m |
4 Kw |
4000 Kg |
2050x2030x1700 mm |
|
ML-1200 |
1200x820mm |
22±2 |
＜35m |
4 Kw |
4500 Kg |
2050x2030x1700 mm |
|
ML-1300 |
1300x920mm |
15±3 |
＜40m |
5.5 Kw |
5600 Kg |
2250x2000x1750 mm |
|
ML-1400 |
1400x1000mm |
15±3 |
＜40m |
7.5 Kw |
6500 Kg |
2350x2000x1780 mm |
|
ML-1500 |
1500x1050mm |
13±3 |
＜45m |
7.5 Kw |
7500 Kg |
2450x2000x1850 mm |
|
ML-1500G |
1500x1150mm |
13±3 |
＜47m |
7.5 Kw |
7700 Kg |
2550x2100x2100 mm |
|
ML-1600 |
1600x1250mm |
13±3 |
＜50m |
15 Kw |
13500 Kg |
2700x2200x2200 mm |
|
ML-1800 |
1800x1280mm |
13±2 |
＜60m |
15 Kw |
14200 Kg |
2900x2200x2250 mm |
|
ML-2000 |
2000x1400mm |
12±2 |
＜65m |
15 Kw |
15500 Kg |
3100x2200x2250 mm |
ML1600技術參數
|
型號 |
平板有效面積 |
工作速度 |
最大切線長度 |
外形尺寸 |
電動功率 |
機器重量 |
|
ML1600 |
1600*1250mm |
13次/分 |
50m |
2700*2200*2200 |
15kw-6 |
13500kg |

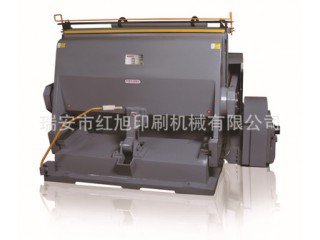

一、概括
ML1600壓痕機，是壓切各種紙板、皮革、塑料等制品的專業設備，本機器也適合于印刷、包裝行業加工印刷制品。各種高級精細的印制品，均可在本機上進行凹凸壓痕，以獲得富有立體感、精致美觀的印刷制品。
二、保修
紅旭提供的至少為期一年的免費保修服務，并可以以最優惠的價格買其他設備或零部件。
在保修期內，您獲得的所有服務都是免費的，但不包括因為您個人的疏忽或不按照使用說明書要求操作而造成的機器損壞。
 |
|
一、用途: 壓痕機（模切機Die Cutting Machine）又叫啤機、裁切機、軋車、捫盒機，利用鋼刀（刀模）、五金模具、鋼線（或鋼板雕刻成的模版），通過壓印版施加一定的壓力，將印品或紙板軋切成一定的形狀，形狀主要用于紙板、瓦楞紙板、塑片、皮革，軟木、不干膠、EVA、雙面膠、電子、等材料的模切（全斷、半斷），是印后包裝加工成型的重要設備。 二、結構特點: 1.鑄件采用的是HT250灰口鑄鐵，再經過退火處理從而達到鑄件（包括機身、壓架等）不易變形、斷裂。 2.主軸采用四磷鉻鋼，經過調質處理來提高主軸的強度、剛性、硬度以達到不易變形的效果。 3.主要部位齒輪采用四磷鉻鋼，經過調質處理。 4.機器的導軌襯板采用的是38鉻鉬鋁，經過氮化處理，加強硬度，不易磨損，能使機器的上下的壓力長時間保持平衡穩定。 5.單片式電磁離合器動作靈敏可靠。 6.連續壓切和打開延時功能，延時范圍可隨意調節。 7.傳動連桿（拉臂）采用球墨鑄鐵，強度韌性大，抗拉力強。 8.關鍵部位軸承采用哈爾濱瓦軸軸承。 9.集中加油、手動加油（可選）的潤滑系統，能更好的保證油路的暢通，潤滑系統保養維護更加便捷。 10.傳動部位軸套采用復合銅套（確保潤滑），連桿純銅銅套。使機器的精密度更高。 11.機器的電器中國正泰跟進口斯耐德（出口LG跟西門子） 12.手拍三角限位開關，急停開關，手推桿限位開關，三保險裝置，確保安全。 13.可裝置內·外活動板框，裝版（標配是外置活動板框） 三、售后承諾： 機器保修一年，終身維修。保修期內機器出現客戶無法解決的故障，我們會在24小時內給出售后方案（不包括易損件損壞的狀況）。機器在出廠調試合格，用戶保養妥當的情況下不會有大問題，在此希望廣大用戶以便捷的通訊方式極力配合工廠溝通解決問題！！
|
